Rede de distribuição em PVC PBA é a realidade da maior parte das cidades pequenas e dos loteamentos. O tubo é leve e barato, mas os pontos críticos da rede não estão no tubo: estão nas curvas, nos tês, nos caps e nas derivações, onde o empuxo hidráulico aparece e onde a manutenção vai mexer. Nesses pontos, a conexão de ferro dúctil com bolsa para PVC é a escolha de quem não quer voltar à vala.
Este guia mostra a linha Klikso da PAM Saint-Gobain e as peças que completam a rede de PVC PBA: válvulas com bolsa, peças de interligação com ferro dúctil, colar de tomada e a transição para PEAD.
O que é a linha Klikso
Klikso é a linha de conexões em ferro fundido dúctil, conforme NBR 6916, para tubos de PVC PBA conforme NBR 5647. A fabricação segue a NBR 15880 e o sistema de qualidade ISO 9001. Os dados principais das fichas técnicas:
- DN 50, 75 e 100, para tubos de PVC PBA com DE 60, 85 e 110 mm.
- Pressão de serviço admissível de 1,6 MPa.
- Anel de vedação de perfil labial em EPDM, conforme EN 681-1, que já vem montado na bolsa.
- Revestimento interno e externo em epóxi pó azul RAL 5005, com no mínimo 200 µm, aplicado eletrostaticamente.
- Deflexão angular máxima de 3°30' por bolsa, segundo as fichas.

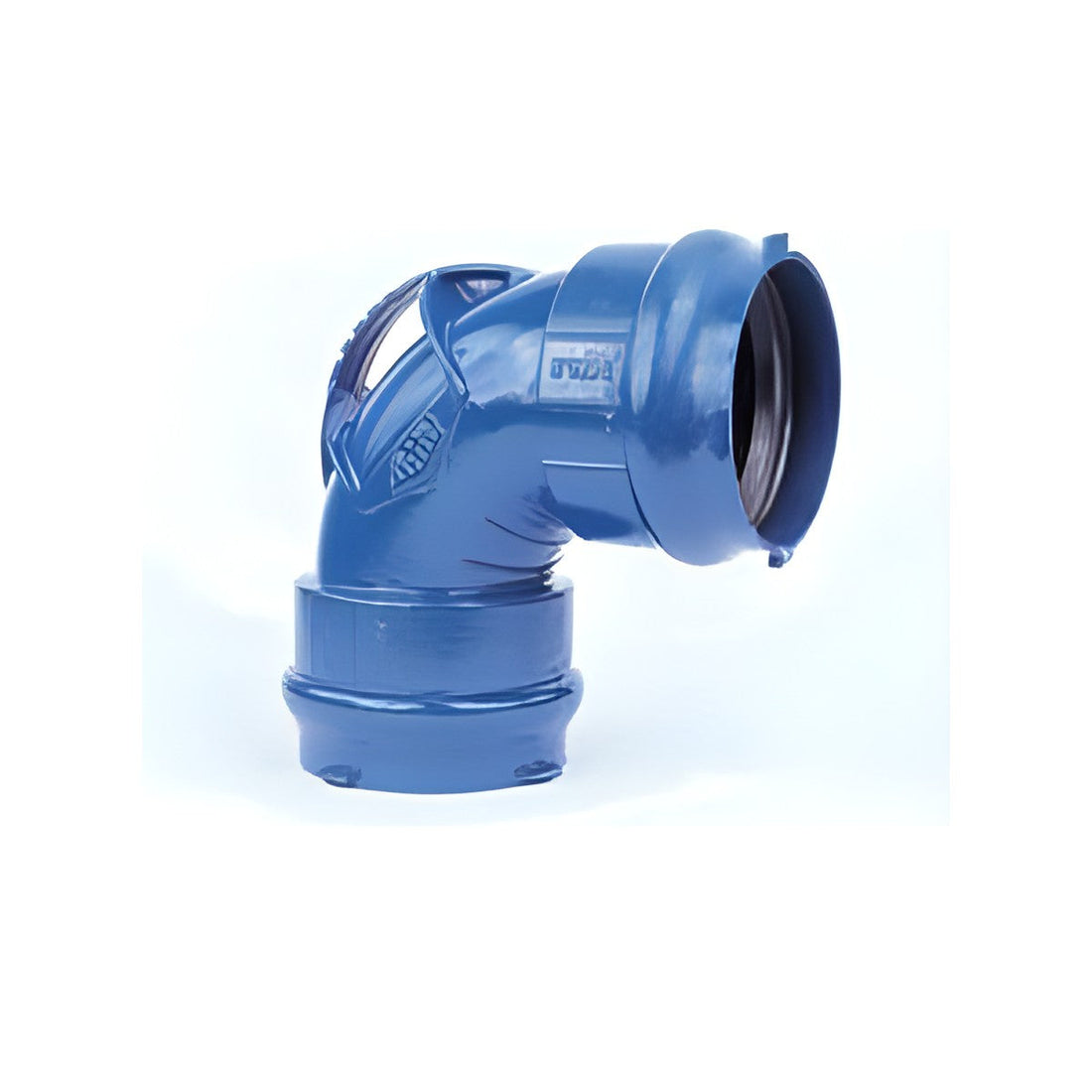

- Curvas com alça para movimentação e ancoragem.
Na obra, o anel pré-montado elimina a etapa de posicionar borracha na vala e reduz o risco de anel torcido ou esquecido. A montagem é por encaixe da ponta do tubo de PVC na bolsa.
Peças da linha e massas
Peso entra no planejamento de frete e no manuseio manual na vala. A tabela traz as massas do catálogo PAM.
| Peça Klikso | DN 50 (kg) | DN 75 (kg) | DN 100 (kg) |
|---|---|---|---|
| Curva 90° com bolsas | 3,2 | 5,3 | 6,7 |
| Curva 45° com bolsas | 2,9 | 5,0 | 6,4 |
| Curva 22°30' com bolsas | 2,5 | 3,9 | 5,4 |
| Tê com bolsas | 4,0 | 6,2 | 8,5 |
| Cruzeta com bolsas | 4,7 | 7,1 | 10,2 |
| Luva com bolsas | 2,8 | 4,2 | 5,6 |
| Cap com bolsa | 1,2 | 2,0 | 2,6 |
A redução ponta e bolsa existe em 75 x 50 (2,1 kg), 100 x 50 (3,1 kg) e 100 x 75 (3,4 kg). Na loja: curva 90° Klikso, tê com bolsas Klikso, redução ponta e bolsa Klikso e cap com bolsa Klikso.
Quando usar ferro dúctil numa rede de PVC
O catálogo PAM lembra que forças de empuxo aparecem em toda mudança de direção, derivação, redução e extremidade fechada de uma rede sob pressão. São exatamente os pontos onde a conexão trabalha mais. Os casos em que a conexão de ferro faz diferença:
- Curvas, tês e caps com bloco de ancoragem: a alça das curvas Klikso foi feita para movimentação e ancoragem.
- Cruzamentos de rua e calçadas com tráfego: a resistência ao impacto do ferro dúctil, citada no catálogo PAM, protege a peça na fase de obra.
- Pontos de manutenção frequente: derivações e interligações que serão escavadas de novo no futuro.
- Interligação com rede ou aparelho de ferro: hidrantes, válvulas e ventosas existentes.
Em trecho reto de rede, o próprio tubo de PVC com sua bolsa resolve. A conexão de ferro é investimento localizado, e por isso pesa pouco no orçamento total.
Válvulas com bolsa para PVC PBA
Para bloqueio na rede de PVC PBA sem flange e sem adaptador, há duas opções com bolsa direta para o tubo plástico. O funcionamento da válvula gaveta é assunto à parte; aqui o foco é qual comprar.
Válvula gaveta Euro 24
A válvula gaveta Euro 24 com bolsas para PVC PBA atende DN/DE 50/60, 75/85 e 100/110, com padrão construtivo NBR 14968. Cunha de ferro dúctil revestida de EPDM atóxico, epóxi pó de no mínimo 250 µm, haste em aço inox tipo 420, fixação da tampa sem parafusos com vedação por efeito autoclave e pressão máxima de serviço de 1,6 MPa. Indicação: redes e ramais de distribuição de água e irrigação.
Válvula gaveta GTW com bolsa para PVC
A válvula gaveta GTW com bolsas para PVC PBA cobre os mesmos três diâmetros, com padrão EN 1074-1/2 e EN 1171, vedação classe A, testes conforme EN 12266-1 e NBR 15880, e troca dos anéis da haste com a rede em carga. A ficha também cita uso em sistemas de combate a incêndio.
Rede em PVC DEFoFo
Se o tubo é PVC DEFoFo (NBR 7665), o diâmetro externo é o mesmo do ferro dúctil. Nesse caso, a escolha é a válvula gaveta Euro 25 com bolsas para ferro dúctil e DEFoFo, de DN 80 a 300, e não a Euro 24. Confundir PBA com DEFoFo no pedido é um dos erros mais caros de suprimento, porque a peça não encaixa.
Peça de interligação e adaptador Klikso
Quando a rede de PVC PBA encontra uma rede ou aparelho de ferro dúctil, a peça de interligação PVC PBA x ferro dúctil faz a transição. O catálogo traz as combinações abaixo.
| DN ferro dúctil | DN PVC PBA | Massa (kg) |
|---|---|---|
| 80 | 50 | 2,7 |
| 80 | 75 | 2,9 |
| 100 | 50 | 3,2 |
| 100 | 75 e 100 | 3,6 |
| 150 | 50 | 5,0 |
| 150 | 75 e 100 | 5,1 |
O adaptador ponta e bolsa Klikso tem a ponta nas dimensões do ferro dúctil, para entrar em bolsa JGS ou JE, e a bolsa Klikso do outro lado para o tubo de PVC PBA. É fabricado em DN 80 a 150 de ferro para PVC PBA de DN 50 a 100, com PSA de 1,6 MPa.
Colar de tomada para derivação
Ligação predial e ramal saem da rede pelo colar de tomada em ferro dúctil. Ele cobre redes de DN 50 a 300, com derivação roscada de 1/2", 3/4", 1", 1 1/2" ou 2". O corpo é de ferro dúctil EN 1563 GJS 500-7, a cinta e a parafusaria são de aço inox AISI 304, a vedação é em EPDM e o revestimento é epóxi pó azul conforme EN 14901. Classe PN 10/PN 16, temperatura de até 50 °C. A fixação por cinta permite fazer a derivação com a rede em carga ou fora de carga, em tubo de ferro dúctil, aço, PVC ou PEAD.
Transição para PEAD
Rede de água que mistura PVC e PEAD aparece com frequência em travessias e trechos soldados. Para ligar PEAD a flange de válvula ou de peça de ferro sem solda, o adaptador flangeado Ultrapead cobre de 50/63 a 300/315 mm, PN 16, com anel cônico de latão para ancoragem do tubo, vedação em EPDM, epóxi pó azul de 250 µm e furação compatível com ISO 2531, EN 1092-2 e NBR 7675. Para bloqueio direto em linha de PEAD, a válvula gaveta GTW para tubo PEAD tem junta mecânica autotravante integrada, de 40/40 a 300/315, para tubos com DE conforme NBR 15561.
A HDPE Brazil fornece o tubo PEAD e as peças de ferro na mesma cotação, o que evita incompatibilidade de diâmetro entre fornecedores diferentes. Para ver toda a linha de ferro dúctil para saneamento, acesse a página de saneamento em ferro fundido.
Checklist do pedido
- Tipo de tubo: PVC PBA (NBR 5647), PVC DEFoFo (NBR 7665), PEAD (NBR 15561) ou ferro dúctil.
- DN e DE de cada lado da peça.
- Pressão de serviço da rede, lembrando o limite de 1,6 MPa da linha Klikso.
- Quantidade de curvas, tês, caps e derivações, com a bitola da rosca dos colares.
- Local de entrega e data de necessidade.
Perguntas frequentes
O que é conexão Klikso?
Klikso é a linha de conexões em ferro fundido dúctil da PAM Saint-Gobain para tubos de PVC PBA conforme NBR 5647, fabricada segundo a NBR 15880. Cobre DN 50, 75 e 100, com pressão de serviço admissível de 1,6 MPa, anel labial em EPDM pré-montado na bolsa e revestimento em epóxi pó azul. A linha tem curvas de 90°, 45° e 22°30', tê, cruzeta, luva, cap, redução e adaptador.
Qual a diferença entre PVC PBA e PVC DEFoFo na hora de comprar conexão?
O PVC PBA, conforme NBR 5647, tem diâmetro externo próprio, como 60, 85 e 110 mm. O PVC DEFoFo, conforme NBR 7665, tem o mesmo diâmetro externo do ferro dúctil. Por isso, rede PBA usa conexões Klikso e válvula Euro 24, enquanto rede DEFoFo usa conexões e válvulas com bolsa para ferro dúctil, como a Euro 25. Pedir a peça errada significa conexão que não encaixa no tubo.
Posso usar válvula de ferro fundido em rede de PVC PBA?
Pode, sem adaptador, usando válvula com bolsa para PVC PBA. A linha PAM tem a válvula gaveta Euro 24, conforme NBR 14968, e a válvula gaveta GTW com bolsa para PVC, ambas para DN/DE 50/60, 75/85 e 100/110 e pressão máxima de 1,6 MPa. Para ligar a rede PBA a uma válvula flangeada ou a rede de ferro dúctil existente, use a peça de interligação ou o adaptador Klikso.
Colar de tomada de ferro dúctil serve para tubo PEAD?
Serve. Segundo a ficha técnica, o colar de tomada da linha PAM é compatível com tubulações de ferro fundido dúctil, aço, PVC e PEAD, de DN 50 a 300, classe PN 10/PN 16 e temperatura de até 50 °C. A fixação é por cinta de aço inox AISI 304 com vedação em EPDM, e a derivação roscada vai de 1/2 a 2 polegadas, podendo ser executada com a rede em carga.
Como ligar tubo PEAD a uma válvula flangeada sem solda?
Com o adaptador flangeado Ultrapead. Ele prende o tubo PEAD por um anel cônico de latão, veda com borracha EPDM e oferece flange com furação compatível com ISO 2531, EN 1092-2 e NBR 7675. Cobre de 50/63 a 300/315 mm em PN 16. Outra opção é instalar a válvula gaveta GTW para PEAD, que já tem junta mecânica autotravante integrada nas extremidades.
Solicite sua cotação
Envie a lista de peças com tipo de tubo, DN e pressão da rede. A HDPE Brazil devolve a proposta com conexões, válvulas, colares e tubo PEAD quando houver, com prazo de entrega a partir de São Paulo. Solicite cotação ou veja a coleção Klikso: conexões para PVC PBA. Preço sob consulta.
