Colar de Tomada para Derivação de Ramal Ferro Dúctil - PAM Saint-Gobain DN 50-300
Colar de Tomada para Derivação de Ramal Ferro Dúctil - PAM Saint-Gobain DN 50-300
Não foi possível carregar a disponibilidade de retirada.
Preço sob consulta. Produto PAM Saint-Gobain com cotação por projeto. Mande a lista de materiais pela página de contato: respondemos com preço, prazo e frete a partir de São Paulo.

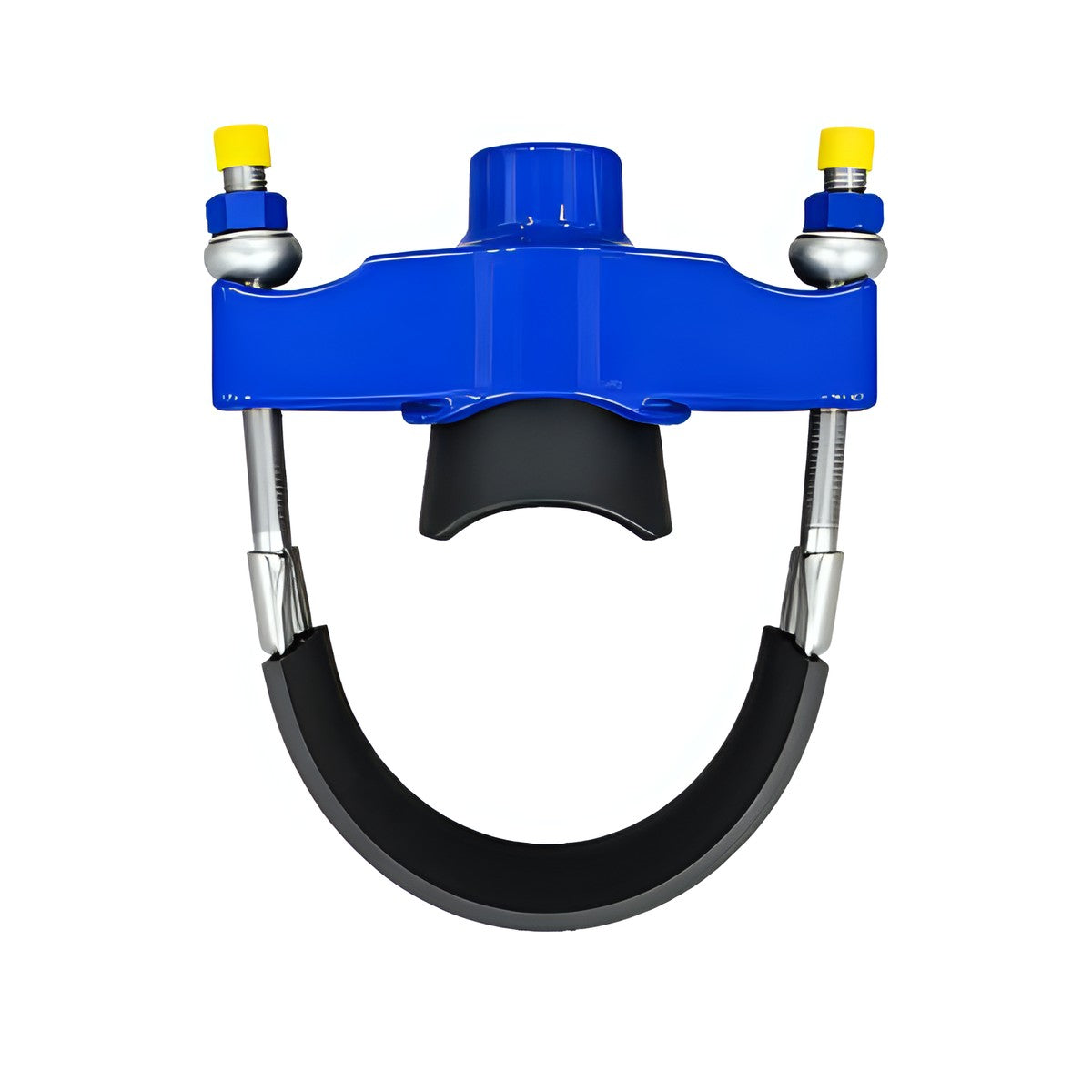

Foto ilustrativa. Confirme medidas, revestimento e classe de pressão na ficha técnica antes do pedido.
Colar de tomada para ligação de ramal em rede existente, com saída roscada e vedação por manta, instalado sem interromper a linha.
Dados técnicos
| Fabricante | PAM Saint-Gobain |
| Material | Ferro fundido dúctil |
| Faixa de DN | DN 50 a 300 |
| Ficha técnica | FTSG 0447 |
Construção e materiais
- Colar de Tomada DN 50 a 300
- Padrão construtivo conforme ISO 2531, EN 545, EN 1452 e EN 12201
- Composto por corpo em Ferro Fundido Dúctil EN 1563 GJS 500-7, provido de derivação roscada nas bitolas de 1/2", 3/4", 1", 1½" ou 2"
- Vedação através de manta e anel de vedação em elastômero EPDM conforme EN 681-1
- Banda de fixação, parafusos, espaçadores e demais componentes metálicos confeccionados em aço inoxidável AISI 304 (EN 10088-1)
- Porcas em aço inoxidável AISI 304 com revestimento em PTFE
- Revestimento interno e externo em epóxi pó aplicado eletrostaticamente, cor azul RAL 5005, conforme EN 14901
- Indicado para redes de água potável, água bruta e líquidos neutros, com temperatura máxima de operação de até 50°C
- Classe de pressão PN10/PN16
- Sistema de fixação por cinta em aço inoxidável, adequado para execução de derivações em carga ou fora de carga, compatível com tubulações de Ferro Fundido Dúctil, Aço, PVC e PEAD
Destaques
Os colares de tomada rosqueados apresentam alta compatibilidade de aplicação. Podem ser utilizados para execução de derivações em tubulações de ferro fundido dúctil, aço, PEAD PVC e outros tipos de tubulações. O sistema de conexão é simples e de fácil instalação. Atendem às necessidades de interfaces de derivação tanto em redes novas quanto em redes existentes. Imagem meramente ilustrativa Data:23/09/2026 Colar de tomada DN 50 a 300 2 Benefícios na aplicação. Instalação rápida e sem solda: permite derivar ou conectar ramais à tubulação principal de forma simples, reduzindo tempo de obra e custos de instalação. Vedação confiável e uniforme: o sistema de aperto distribui a carga sobre a superfície do tubo, minimizando riscos de vazamentos e aumentando a confiabilidade da conexão.
Tabela dimensional
| Item | Descrição | Material |
|---|---|---|
| 1 | Revestimento de borracha | EPDM |
| 2 | Cinta de aço | Aço inox AISI 304 |
| 3 | Eixo da tubulação | Não aplicável |
| 4 | Parafuso | Aço inox AISI 304 |
| 5 | Anel de vedação | EPDM |
| 6 | Corpo fundido nodular | Ferro Fundido EN-GJS-500-7 |
| 7 | Espaçador | Aço inox AISI 304 |
| 8 | Espaçador | Aço inox AISI 304 |
| Tubo ferro fundido e PVC Defofo | Tubo PVC PBA | Tubo PEAD | Campo de DE Min mm | Máx mm | H mm | B mm | G polegadas | Massa Kg | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN50 | DE60 | DE63/DE75 | 60 | 78 | 20 | 184 | 1/2" | 3/4" | 1" | 1 1/2" | 2" | 1,99 |
| DN80 | - | DE90 | 90 | 110 | 1/2" | 3/4" | 1" | 1 1/2" | 2" | |||
| DN100 | DE110 | DE110/DE125 | 110 | 130 | 1/2" | 3/4" | 1" | 1 1/2" | 2" | 2,6 | ||
| DN125 | DE140 | DE140 | 130 | 155 | 1/2" | 3/4" | 1" | 1 1/2" | 2" | 2,7 | ||
| DN150 | DE160 | DE160/DE180 | 160 | 185 | 1/2" | 3/4" | 1" | 1 1/2" | 2" | 2,8 | ||
| DN200 | DE200 | DE225 | 210 | 245 | 1/2" | 3/4" | 1" | 1 1/2" | 2" | 3,1 | ||
| DN250 | DE250 | DE280 | 260 | 305 | 25 | 204 | 1/2" | 3/4" | 1" | 1 1/2" | 2" | 3,5 |
| DN300 | DE300 | DE315/DE355 | 310 | 360 | 1/2" | 3/4" | 1" | 1 1/2" | 2" | 3,8 |
Documentação técnica
Ficha técnica PAM FTSG 0447 em PDF
Para cotar, informe
- DN e material dos tubos
- Diâmetro externo medido, para reparo
- PN da linha
- Urgência, em caso de conserto
Dúvidas de quem compra
Preciso de reparo urgente, o que informar?
Diâmetro externo medido com fita, material do tubo, pressão da rede e cidade. Com isso indicamos a peça de reparo e o prazo de entrega.
JDTA trava a linha?
Sim. Com os tirantes apertados, a junta transmite o esforço axial. Solta, ela se retrai e libera a retirada do equipamento.
