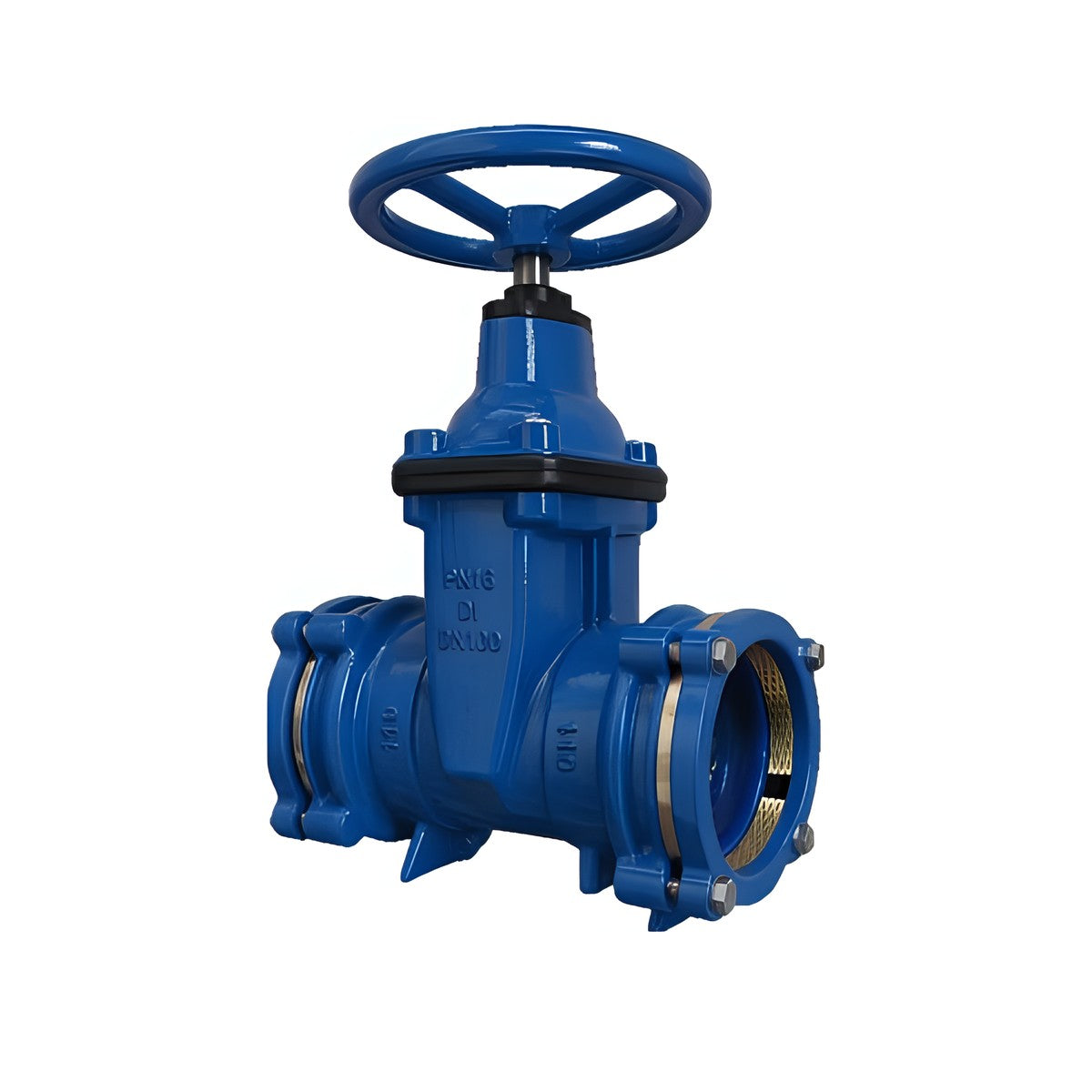

Foto ilustrativa. Confirme medidas, revestimento e classe de pressão na ficha técnica antes do pedido.
Registro de gaveta de ferro dúctil para bloqueio de rede. Trabalha aberto ou fechado, nunca estrangulado, e é o item mais especificado em projeto de saneamento.
Dados técnicos
| Fabricante | PAM Saint-Gobain |
| Material | Ferro fundido dúctil |
| Faixa de DN | DN 40 a 300 |
| Ficha técnica | FTSG 0448 |
Construção e materiais
- Válvula de Gaveta com cunha revestida em elastômero, com extremidades junta mecânica autotravante integrada, DN 40/40 a 300/315, padrão construtivo conforme ISO 7259:1988, para sistemas de água bruta e potável, efluentes e demais fluídos
- Testes de performance conforme ISO 5208 / ABNT NBR 14968
- Corpo e tampa confeccionados em Ferro Fundido Dúctil EN-GJS-500-7 conforme EN 1563, com passagem plena, classe de pressão PN 10/16 (1,0 MPa / 1,6 MPa)
- Cunha em ferro fundido dúctil EN-GJS-500-7, revestida com elastômero EPDM com certificado WRAS, proporciona proteção contra corrosão
- Revestimento interno e externo em epóxi pó aplicado eletrostaticamente, na cor azul RAL 5005, conforme EN 14901
- Espessura mínima de 250 μm
- Junta de vedação corpo/tampa em EPDM, conforme BS EN 681-1:1999
- Vedação da haste tipo O-ring em NBR, junta de vedação da haste em PTFE
- Fixação do corpo/tampa através de parafusos em aço carbono revestido
- Extremidades com mecanismo de junta mecânica autotravante integrada, fabricado em latão Hpb59-1 com garras, para conexão direta em tubulações em PEAD com diâmetros externos conforme EN 12201 / ABNT NBR 15561
- Acionamento por cabeçote ou volante, com fechamento no sentido horário
- Pressão máxima de serviço de até 16 bar
Destaques
Construção em ferro fundido dúctil EN-GJS-500-7. Cunha em ferro fundido dúctil revestido em EPDM com certificado WRAS, adequado para utilização em sistemas de água potável. Revestimento interno e externo em epóxi na cor azul, RAL 5005, conforme EN 14901, com espessura média mínima de 250 μm. Sistema de junta mecânica autotravante integrada, em latão Hpb59-1, com garras metálicas, para cravamento no tubo. Haste não ascendente confeccionada em aço inoxidável AISI 420 (2Cr13). Sistema de vedação da haste tipo O-ring em NBR. Elementos de vedação em PTFE.
Tabela dimensional
| Item | Designação | Material |
|---|---|---|
| 1 | Corpo | Ferro Fundido Dúctil EN-GJS-500-7 |
| 2 | Cunha | Ferro Fundido Dúctil EN-GJS-500-7 revestida em EPDM com certificação WRAS(BS EN681-1:1999 WA&WC) |
| 3 | Porca de manobra | Latão CuZn40Pb2 (CW617N) |
| 4 | Haste | Aço inox AISI 420 (2Cr13) |
| 5 | Junta de vedação | EPDM com certificação WRAS (BS EN681-1:1999 WA&WC) |
| 6 | Tampa | Ferro Fundido Dúctil EN-GJS-500-7 |
| 7 | O'ring IV | NBR |
| 8 | vedação da haste | PTFE |
| 9 | O'ring II | NBR |
| 10 | O'ring III | NBR |
| 11 | O'ring I | NBR |
| 12 | Anel retentor de poeira | EPDM com certificação WRAS (BS EN681-1:1999 WA&WC) |
| 13 | Porca de vedação | Latão CuZn40Pb2 |
| 14 | Parafusos | Aço carbono |
| 15 | proteção plástica | EPDM |
| 16 | Parafuso de fixação | Aço inoxidável AISI 304 |
| 17 | Anel de PVC | EPDM + PP certificado |
| 18 | Anel de latão | Latão Hpb59-1 |
| 19 | Luva de Compressão para Tubo PEAD | Ferro Fundido Dúctil EN-GJS-500-7 |
| 20 | Parafuso (externo ao PEAD) | Aço inoxidável AISI 304 |
| 21 | Arruela | Aço inoxidável AISI 304 |
| Revestimento | Epóxi pó aplicado eletrostaticamente,espessura mínima de 250 µm RAL 5005 |
| DN/DE | PN | Z ( D interno) | H | L | Peso(KG) |
|---|---|---|---|---|---|
| 40/50 | PN10/16 | 85 | 205 | 275±3 | 8 |
| 50/63 | PN10/16 | 85 | 218 | 288±3 | 8,9 |
| 65/75 | PN10/16 | 90 | 255 | 314±3 | 11,6 |
| 80/90 | PN10/16 | 99 | 277 | 328±3 | 13,7 |
| 100/110 | PN10/16 | 114 | 325 | 356±3 | 18,4 |
| 125/125 | PN10/16 | 110 | 355 | 372±3 | 29,4 |
| 150/160 | PN10/16 | 140 | 395 | 430±3 | 35,7 |
| 200/200 | PN10/16 | 150 | 482 | 456±3 | 52,5 |
| 250/250 | PN10/16 | 160 | 572 | 488±3 | 80,9 |
| 300/315 | PN10/16 | 180 | 662 | 548±3 | 118,7 |
Documentação técnica
Ficha técnica PAM FTSG 0448 em PDF
Para cotar, informe
- DN e extremidade
- Cunha de borracha ou metálica
- PN
- Acionamento (volante, cabeçote, redutor ou atuador)
Dúvidas de quem compra
Registro de gaveta enterrado precisa de quê?
Cabeçote para chave T, haste de prolongamento se a profundidade exigir, e tampão de registro na superfície. Peça tudo na mesma cotação.
Qual o prazo de válvula gaveta?
Varia por DN e modelo. Diâmetros usuais costumam ter giro mais rápido. Envie DN, modelo e quantidade que informamos o prazo na proposta.
