Adaptador Flange x PEAD com Ancoragem Ultrapead Ferro Dúctil - PAM Saint-Gobain

Adaptador Flange x PEAD com Ancoragem Ultrapead Ferro Dúctil - PAM Saint-Gobain

R$ 114.999,99 BRL
R$ 114.999,99 BRL
Promoção Esgotado
Frete calculado no checkout.

Preço sob consulta. Produto PAM Saint-Gobain com cotação por projeto. Mande a lista de materiais pela página de contato: respondemos com preço, prazo e frete a partir de São Paulo.

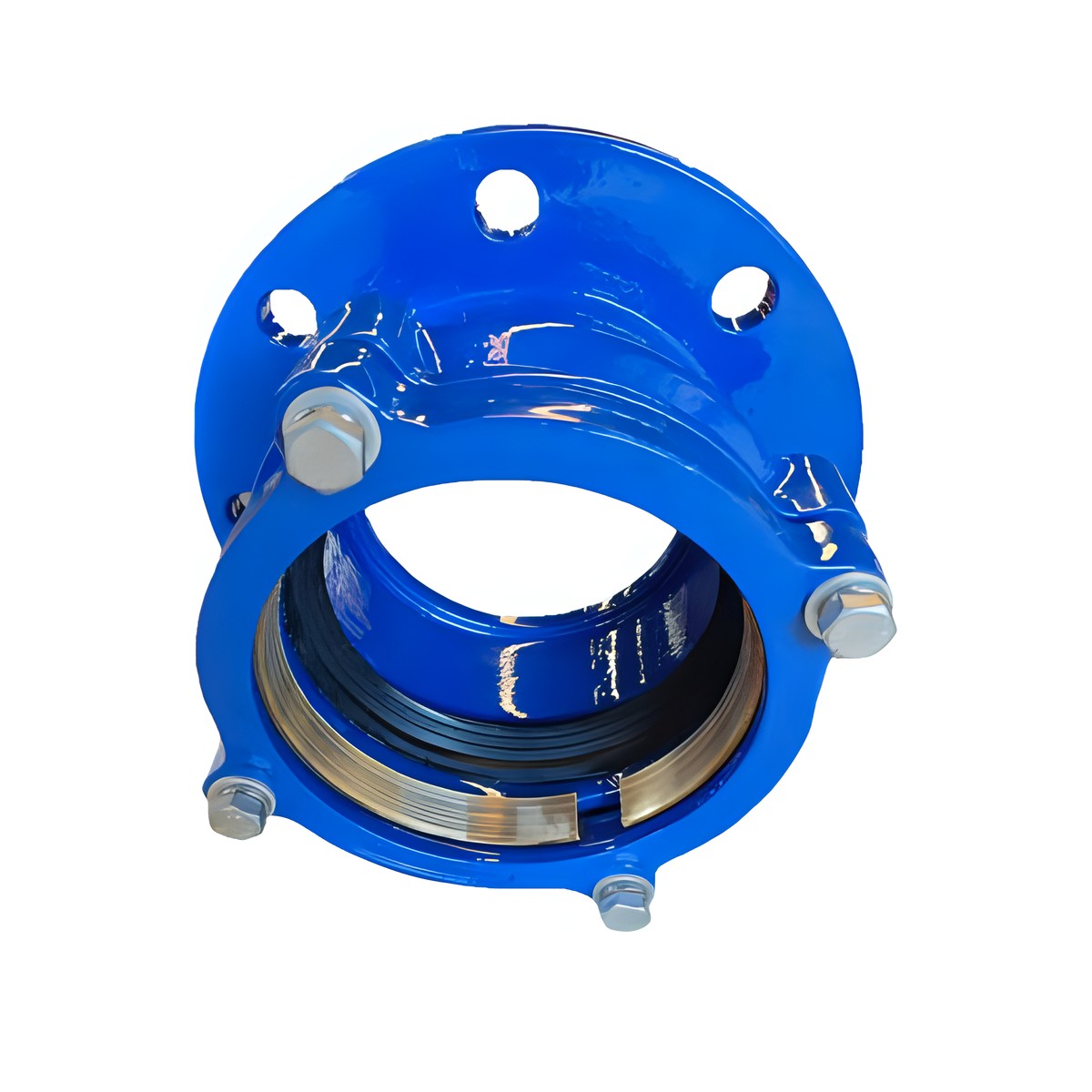

Foto ilustrativa. Confirme medidas, revestimento e classe de pressão na ficha técnica antes do pedido.

Adaptador Ultrapead para ligar tubo de PEAD a flange de registro, bomba ou conexão de ferro dúctil, com ancoragem mecânica e sem solda de topo.

Dados técnicos

Fabricante PAM Saint-Gobain
Material Ferro fundido dúctil
Ficha técnica FTSG 0416

Construção e materiais

  • Adaptador flangeado, com acoplamento mecânico de ancoragem, para tubos de PEAD, fabricado em ferro dúctil GJS 500/7 conforme EN1563, construção conforme normas EN12842 /ISO4427 /DIN8074/EN12201-2
  • Pressão máxima de serviço, PN16
  • Anel metálico cônico em latão, vedação em borracha EPDM, revestimento em epóxi pó aplicado eletrostaticamente, na cor azul RAL 5005, mínimo 250 microns
  • Parafusos e arruelas em aço carbono 8.8 tratado com dacromet
  • Testes e inspeção conforme norma EN 12842
  • Disponível nos diâmetros 50/63 a 300/315 mm
  • Para aplicação em sistemas de água bruta ou potável, com temperaturas de até 80° C

Destaques

Conexão sem solda, permitindo conexão ao tubo PEAD através de sistema mecânico. Vedação em anel EPDM, garantindo estanqueidade mesmo em temperaturas e pressões elevadas. Compatibilidade com furação conforme normas: ISO 2531, EN 1092-2 e ABNT NBR 7675, facilitando integração com sistemas existentes. Corpo em ferro fundido ductil, proporciona alta durabilidade ao sistema. Temperatura de operação entre -10°C a 70°C. Anel de retenção em latão para fixação firme e segura do tubo PEAD. Imagem meramente ilustrativa UltraPead DN 50/63 a 300/315 FTSG - REV00 Principais benefícios.

Tabela dimensional

Ficha FTSG 0416
Item Componente Material
1 Parafuso Aço carbono 8.8 Dacromet 380
2 Arruela Aço carbono 8.8 Dacromet 380
3 Contra Flange Ferro Fundido Dúctil GJS-500-7
4 Anel Latão Hpb59-1
5 Vedação em borracha EPDM 70+-5 com WRAS
6 Adaptador flangeado Ferro Fundido Dúctil GJS-500-7
7 Revestimento Epóxi pó aplicado eletrostaticamente
Ficha FTSG 0416
⌀DE DN A±5 L±2 D±2 K±2 n-⌀d P±2 n-M Massa Kg
63 50 95 75 165 125 4-19 100 4-M10x40 3,6
60 96 75 175 135 4-19 100 4-M10x40 3,6
75 60 101 80 175 135 4-19 116 4-M10x40 4,7
65 101 80 185 145 4-19 116 4-M10x40 4,7
90 80 96 75 200 160 8-19 130 4-M10x40 5
110 100 101 80 220 180 8-19 152 4-M10x40 5,8
125 100 122 100 220 180 8-19 172 4-M10x40 7,3
125 122 100 250 210 8-19 172 4-M10x40 8,1
140 125 127 105 250 210 8-19 188 4-M10x40 8,8
160 150 141 115 285 240 8-23 210 4-M10x45 11,4
180 150 144 120 285 240 8-23 232 4-M10x45 12
200 200 149 125 340 295 12-23 260 4-M10x45 17
225 200 160 136 340 295 12-23 280 4-M10x45 17,4
250 250 169 145 400 355 12-28 310 4-M10x45 25
280 250 181 155 400 355 12-28 355 4-M10x50 27,4
315 300 191 165 455 410 12-28 390 4-M10x50 31

Documentação técnica

Ficha técnica PAM FTSG 0416 em PDF

Para cotar, informe

  1. DN e material dos tubos
  2. Diâmetro externo medido, para reparo
  3. PN da linha
  4. Urgência, em caso de conserto

Dúvidas de quem compra

Preciso de reparo urgente, o que informar?

Diâmetro externo medido com fita, material do tubo, pressão da rede e cidade. Com isso indicamos a peça de reparo e o prazo de entrega.

JDTA trava a linha?

Sim. Com os tirantes apertados, a junta transmite o esforço axial. Solta, ela se retrai e libera a retirada do equipamento.
