Adaptador de Transição Klikso PBA x Ferro Dúctil para Rede de PVC PBA - PAM Saint-Gobain DN 80-150
Adaptador de Transição Klikso PBA x Ferro Dúctil para Rede de PVC PBA - PAM Saint-Gobain DN 80-150
Não foi possível carregar a disponibilidade de retirada.
Preço sob consulta. Produto PAM Saint-Gobain com cotação por projeto. Mande a lista de materiais pela página de contato: respondemos com preço, prazo e frete a partir de São Paulo.

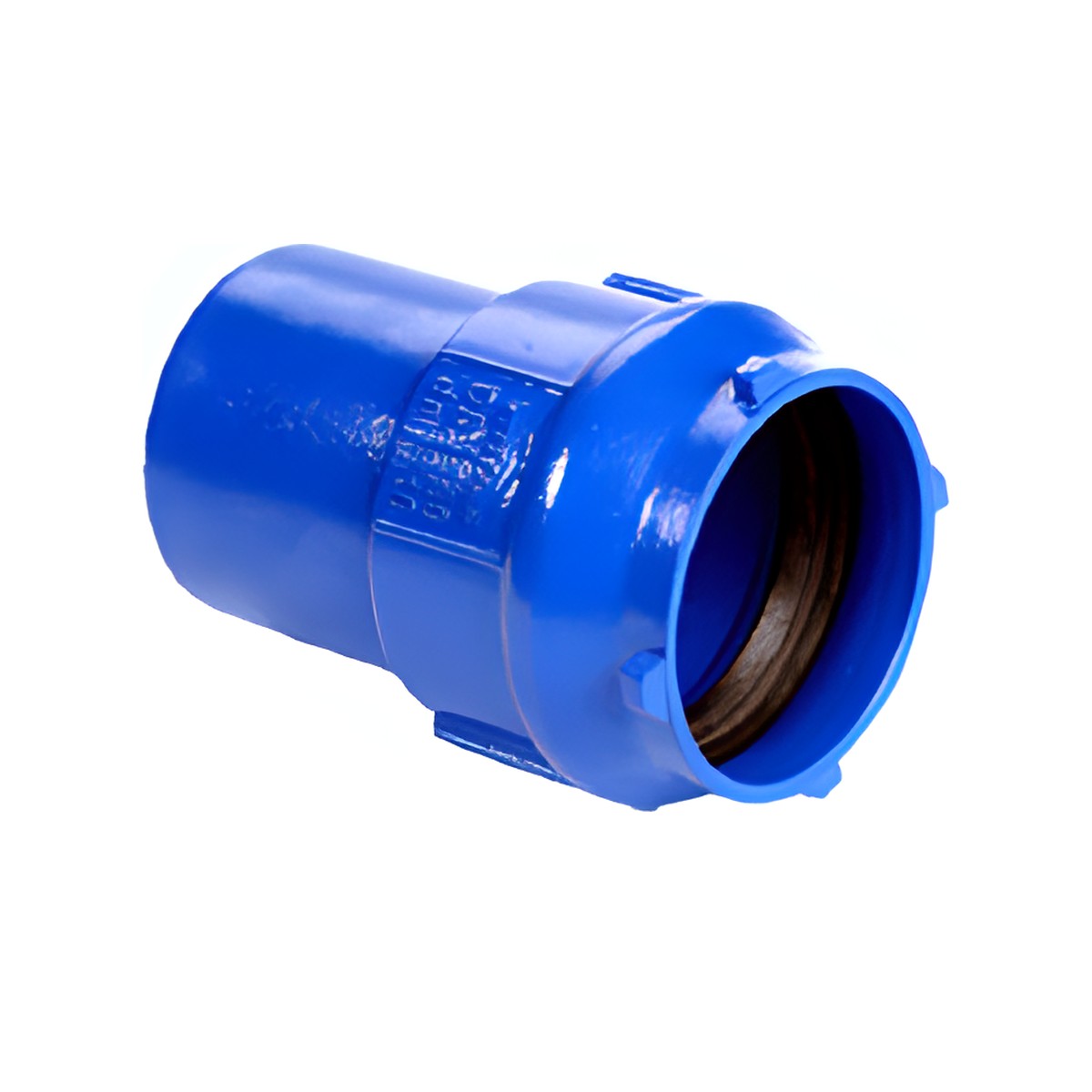

Foto ilustrativa. Confirme medidas, revestimento e classe de pressão na ficha técnica antes do pedido.
Peça de transição entre tubo de PVC PBA e ferro dúctil, da família Klikso. Conexão Klikso em ferro dúctil para redes de PVC PBA (ABNT NBR 15880), com epóxi azul interno e externo.
Dados técnicos
| Fabricante | PAM Saint-Gobain |
| Material | Ferro fundido dúctil |
| Linha | Linha Klikso PVC PBA |
| Norma de referência | ABNT NBR 15880 |
| Faixa de DN | DN 80 a 150 |
| Revestimento interno | Pintura epóxi azul |
| Revestimento externo | Pintura epóxi azul |
| Ficha técnica | FTSG 0021 |
Construção e materiais
- Adaptador com ponta e bolsa, confeccionado em ferro fundido nodular conforme norma NBR 6916 utilizado como peça de transição entre materiais confeccionados em PVC PBA conforme norma NBR 5647 e ferro fundido nodular NBR 7675
- Padrão construtivo e realização de testes baseado na norma NBR 15880
- Fabricado em FoFo nos DNs 80 à 150 para tubos de PVC PBA nos DNs 50 à 100
- Revestimento interno e externo em epóxi pó depositado eletrostaticamente, com espessura mínima 200μm, cor padrão RAL 5005
- Junta de vedação com anel labial confeccionado em EPDM segundo a Norma EN 681-1
- Deflexão angular máxima permitida 3°30'
- Pressão de serviço admissível até 1,6 MPa
- Adaptador com Ponta e Bolsa KLIKSO
Destaques
Montagem fácil e rápida. Bolsa KLIKSO compatível com tubos e conexões PVC PBA, conforme norma NBR 5647. Anel de vedação em EPDM com perfil labial pré-montado na peça, garantindo total estanqueidade. Revestimento com epóxi em pó aplicado eletrostaticamente, conforme norma NBR 15880.
Tabela dimensional
| DN (FoFo) | dn (PVC PBA) | B mm | L mm | U mm | E mm | Massa Kg |
|---|---|---|---|---|---|---|
| 80 | 50 | 91 | 195 | 98 | 93 | 2,7 |
| 75 | 122 | 188 | 98 | 93 | 2,9 | |
| 100 | 50 | 91 | 205 | 118 | 95 | 3,2 |
| 75 | 122 | 202 | 118 | 95 | 3,6 | |
| 100 | 146 | 203 | 118 | 95 | 3,6 | |
| 150 | 50 | 91 | 226 | 170 | 101 | 5,0 |
| 75 | 122 | 222 | 170 | 101 | 5,1 | |
| 100 | 148 | 228 | 170 | 101 | 5,1 |
Documentação técnica
Ficha técnica PAM FTSG 0021 em PDF
Para cotar, informe
- DE do tubo de PVC
- Tipo de peça
- Quantidade
- Local de entrega
Dúvidas de quem compra
Klikso substitui conexão de PVC?
Sim, nos pontos onde a conexão de PVC sofre mais: curvas, tês e reduções sob pressão. A bolsa recebe direto o tubo de PVC PBA.
Que DE de PVC vocês atendem?
A família Klikso atende os diâmetros externos de PVC PBA de 60, 85 e 110 mm, conforme a ficha técnica de cada peça.
