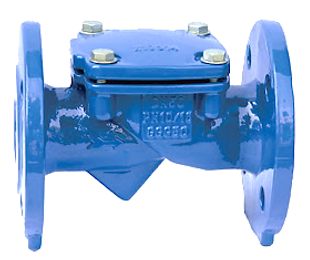

Válvula de Retenção Portinhola Emborrachada 35 Graus Ferro Dúctil - PAM Saint-Gobain DN 50-700

Válvula de Retenção Portinhola Emborrachada 35 Graus Ferro Dúctil - PAM Saint-Gobain DN 50-700

Preço sob consulta
Frete calculado no checkout.
Solicitar proposta comercial

Atendimento exclusivo para empresas com obra em andamento. Preencha o cadastro rápido e receba proposta com preço, prazo e condições.

Preço sob consulta. Produto PAM Saint-Gobain com cotação por projeto. Mande a lista de materiais pela página de contato: respondemos com preço, prazo e frete a partir de São Paulo.

Foto ilustrativa. Confirme medidas, revestimento e classe de pressão na ficha técnica antes do pedido.

Válvula de retenção para recalque de água e esgoto: impede o retorno do fluxo quando a bomba para e protege o conjunto motobomba.

Dados técnicos

Fabricante PAM Saint-Gobain
Material Ferro fundido dúctil
Faixa de DN DN 50 a 700
Ficha técnica FTSG 0222

Onde aplicar

Água bruta e tratada; Efluentes; Construção Civil; Indústria; Irrigação; Mineração; Saneamento.

Construção e materiais

  • Válvula de retenção tipo portinhola emborrachada, posição a 35°, para esgoto ou água bruta/potável, com flanges, DN 50 a 700 MM, classe de pressão PN10 e PN16, conforme BS5153/AWWA C508, face a face(1) conforme BS5153/AWWA C508, furação de flanges conforme EN1092/ISO7005/NBR7675
  • Corpo e tampa em ferro dúctil DIN1693/EN1563 revestidos interna e externamente com epóxi pó, aplicado eletrostaticamente, portinhola em aço carbono totalmente revestida em elastômero NBR ou EPDM, eixo do obturador em aço AISI 420 totalmente encapsulado, anel de retenção da tampa em borracha NBR ou EPDM, parafusos e porcas externas fabricadas em aço SAE 1045
  • Plug de visita em aço carbono conforme DIN 1693
  • Testes de performance conforme EN12266-1:2012. (1) Produtos disponíveis para fornecimento com Face a face conforme DIN-F6, favor consultar nosso departamento comercial para condições e prazo

Destaques

Mínima perda de carga. Posição de assento a 45° proporciona rápida resposta no fechamento, evitando golpe. Curso de operação a 35° proporciona uma boa abertura com baixa perda de carga. Fechamento rápido. Portinhola/Obturador em aço carbono totalmente revestido em elastômero. Eixo da portinhola totalmente protegido, evita contato com o meio.

Tabela dimensional

Ficha FTSG 0222
DN PN L mm D mm K mm n-d mm Massa kg
50 10/16 203 165 125 4-Ø19 8,0
65 10/16 216 185 145 4-Ø19 10,4
80 10/16 241 200 160 8-Ø19 13,8
100 10/16 292 220 180 8-Ø19 20,0
125 10/16 330 250 210 8-Ø19 28,0
150 10/16 356 285 240 8-Ø23 31,4
200 10 495 340 295 8-Ø23 70,4
16 495 340 295 12-Ø23
250 10 622 395 350 12-Ø23 107,9
16 622 405 355 12-Ø28
300 10 698 445 400 12-Ø23 172,0
16 698 460 410 12-Ø28
350 10 787 505 460 16-Ø23 280,0
16 787 520 470 16-Ø28
400 10 914 565 515 16-Ø28 320,0
16 914 580 525 16-Ø31
450 10 965 615 565 20-Ø28 396,0
16 965 640 585 20-Ø31
500 10 1067 670 620 20-Ø28 513,0
16 1067 715 650 20-Ø34
600 10 1219 780 725 20-Ø31 805,0
16 1219 840 770 20-Ø37
700 10 1448 895 840 24-Ø31 1075,0
16 1448 910 840 24-Ø37

Documentação técnica

Ficha técnica PAM FTSG 0222 em PDF

Para cotar, informe

  1. DN e extremidade
  2. Fluido
  3. PN
  4. Se a linha tem histórico de golpe

Dúvidas de quem compra

Wafer ou flangeada?

A wafer é mais leve e compacta, montada entre flanges. A flangeada é preferida em DN maior e onde se quer facilidade de desmontagem.

Tem válvula de pé para sucção?

Sim, a válvula de retenção de pé com crivo é instalada na ponta da sucção para manter a bomba escorvada e barrar detritos.
