Válvula de retenção contra golpe de aríete: proteção do recalque
Share
Em estação elevatória, o momento mais perigoso para a tubulação não é a partida da bomba. É a parada, principalmente a parada sem aviso por queda de energia. A coluna de água desacelera, tenta voltar contra a bomba e a válvula de retenção fecha. Se ela fecha devagar, a água já ganhou velocidade de retorno e a batida vira golpe de aríete. Por isso, para o comprador, válvula de retenção não é item de catálogo genérico: o modelo errado custa rotor, flange trincado e parada de operação.
Este guia reúne as cinco válvulas de retenção da linha PAM Saint-Gobain vendidas pela HDPE Brazil, com os dados das fichas técnicas e um critério direto de escolha por fluido e posição de instalação.
O que acontece quando a bomba para
O catálogo PAM descreve o transiente hidráulico como a violenta variação de pressão que aparece quando a velocidade do fluido muda bruscamente. As quatro causas principais são partida e parada de bombas, fechamento brusco de válvulas e aparelhos, presença de ar e uso incorreto dos aparelhos de proteção. As ondas de sobrepressão e subpressão percorrem a linha com velocidade da ordem de 1.200 m/s em tubo de ferro dúctil.
O exemplo do catálogo dá a escala do problema: adutora DN 200, 1.000 m, recalcando a 1,5 m/s. A parada brusca da bomba sem proteção produz variação de cerca de 183 m de coluna d'água. Um fechamento brusco de válvula em 3 segundos produz cerca de 102 m.
Retenção não substitui o estudo de transiente
A válvula de retenção impede o retorno do fluxo pela bomba. Ela não elimina a onda de pressão. O catálogo lista as proteções que o projetista dimensiona conforme o perfil da linha: volante de inércia na bomba, válvula de alívio, válvula antecipadora de onda, válvula controladora de bomba, chaminé de equilíbrio, tanque de alimentação unidirecional (TAU) e tanque hidropneumático (RHO). O que a retenção faz é não piorar o quadro. Uma válvula que fecha rápido, antes da inversão do fluxo, evita a batida do obturador e o pico adicional que ela causa.
As cinco válvulas de retenção da linha PAM

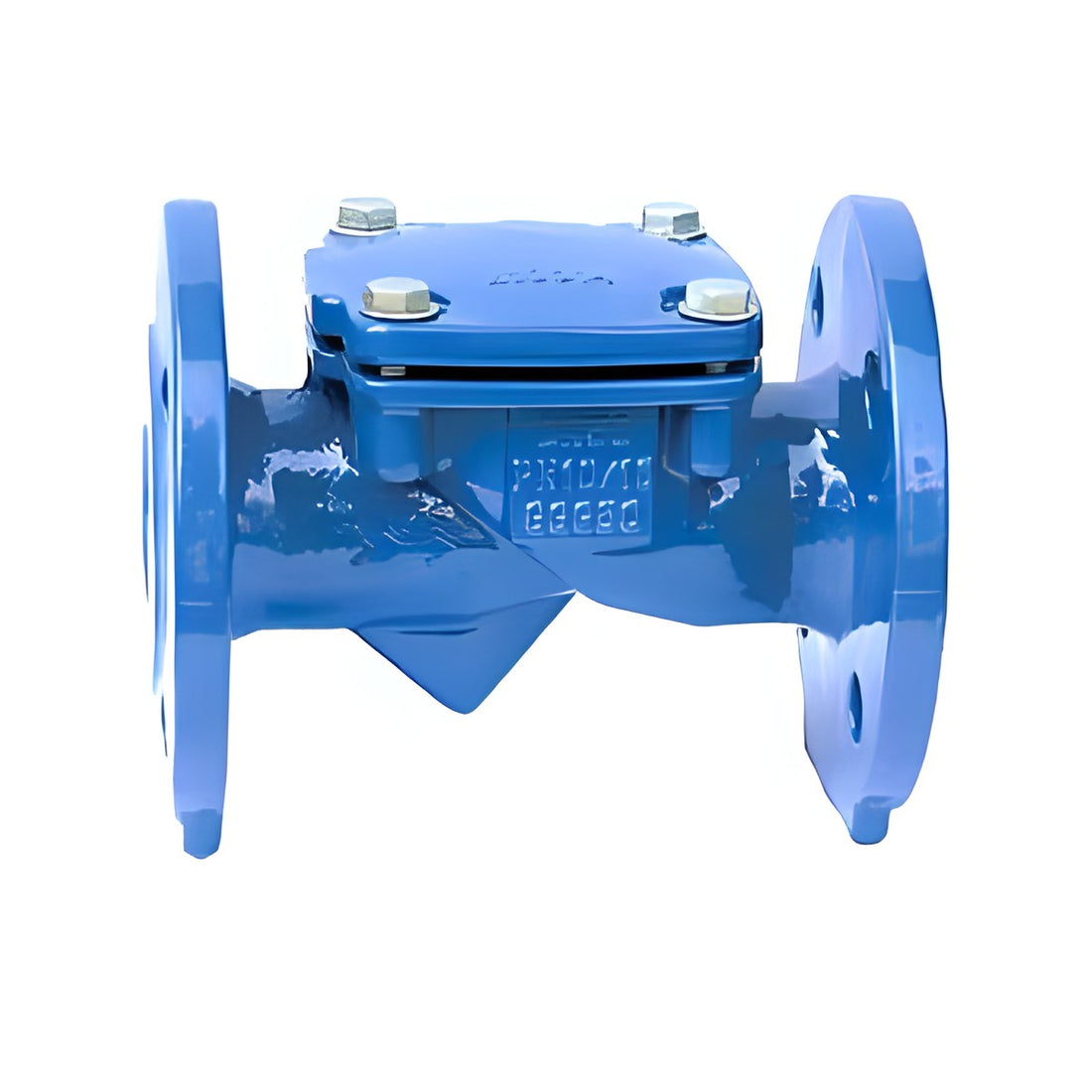

Portinhola única 35° flangeada
A válvula de retenção portinhola única 35° cobre DN 50 a 700, PN 10 e PN 16, com face a face conforme BS 5153/AWWA C508 e furação conforme EN 1092, ISO 7005 e NBR 7675. O assento a 45° dá resposta rápida no fechamento, e o curso de 35° garante boa abertura com baixa perda de carga. A portinhola é de aço carbono totalmente revestida em elastômero NBR ou EPDM, e o eixo em aço AISI 420 fica encapsulado, sem contato com o fluido. Corpo em peça única de ferro dúctil, revestido com epóxi pó por dentro e por fora. Tem passagem plena, tampa de acesso e terminal de limpeza.
Aplicação: estações de bombeamento e tratamento de esgoto doméstico, água bruta ou potável, lodos e fluidos com sólidos em suspensão. Instala na horizontal ou na vertical.
Portinhola dupla wafer
A válvula de retenção wafer portinhola dupla vai de DN 50 a 600, PN 10, 16 e 25, com face a face conforme DIN 3202 e montagem entre flanges. Corpo e portinholas em ferro dúctil GJS 450/10, mola e eixo em aço inox AISI 316, vedação em EPDM e certificação WRAS. O fechamento rápido reduz o golpe e protege bomba e tubulação. Monta na horizontal ou na vertical com fluxo ascendente. Portinholas em aço inox CF8/CF8M e face a face API 594 estão disponíveis sob consulta.
É a opção mais compacta: como fica presa entre dois flanges, economiza comprimento de barrilete e peso, o que ajuda em casa de bombas apertada.
Fechamento rápido, wafer ou flangeada
A válvula de retenção de fechamento rápido tem versão wafer de DN 50 a 500 e versão flangeada de DN 600 a 1200, ambas PN 10, 16 e 25 conforme NBR 7675:2022. O obturador é de poliuretano, empurrado por mola helicoidal em aço inox, e o curso curto leva o tempo de fechamento para a faixa de 0,01 a 0,05 s. Como o obturador trabalha no sentido longitudinal, a válvula instala na horizontal, na vertical ou inclinada. Temperatura máxima de 60 °C.
Aplicação: redes de abastecimento de água tratada, captação de água bruta e transporte de líquidos de processo. É a escolha natural quando o estudo de transiente aponta inversão de fluxo muito rápida após a parada da bomba.
Tipo bola para esgoto
A válvula de retenção tipo bola para esgoto cobre DN 50 a 600, PN 10 e PN 16, face a face DIN 3202-F6. Corpo e tampa em ferro dúctil GJS 450-10 com epóxi pó de no mínimo 250 µm, padrão RAL 5005. A esfera, em aço carbono ou ferro dúctil, é revestida integralmente com borracha NBR vulcanizada. Não há componente mecânico interno: a bola sobe com o fluxo e volta ao assento por gravidade. O movimento de rotação da esfera faz autolimpeza e distribui o desgaste da vedação. Tem plug de limpeza inferior e passagem plena.
Aplicação: elevatórias de esgoto, lodo e fluidos com sólidos, em que portinhola e mola podem enroscar trapos e fibras.
Válvula de pé com crivo
A válvula de retenção de pé com crivo trabalha submersa, na posição vertical, na ponta da tubulação de sucção. Cobre DN 50 a 600 com furação PN 10/16 e pressão máxima de serviço de 1,6 MPa. O fechamento é rápido, por mola com força axial. O crivo é de aço inox 304, com furos de 5 mm a cada 8 mm, e o corpo recebe epóxi azul RAL 5005 com espessura média de 250 µm. Indicada para água bruta até 80 °C, captação e irrigação. A função dela é manter a sucção escorvada e barrar sólidos grandes na entrada da bomba.
Tabela de escolha rápida
| Modelo | DN | Pressão | Fluido indicado | Instalação |
|---|---|---|---|---|
| Portinhola única 35° flangeada | 50 a 700 | PN 10 e 16 | Esgoto doméstico, água bruta e potável, lodo | Horizontal e vertical |
| Portinhola dupla wafer | 50 a 600 | PN 10, 16 e 25 | Água bruta, potável e efluentes | Horizontal e vertical com fluxo ascendente |
| Fechamento rápido wafer | 50 a 500 | PN 10, 16 e 25 | Água bruta e tratada, até 60 °C | Horizontal, vertical ou inclinada |
| Fechamento rápido flangeada | 600 a 1200 | PN 10, 16 e 25 | Água bruta e tratada, até 60 °C | Horizontal, vertical ou inclinada |
| Tipo bola | 50 a 600 | PN 10 e 16 | Esgoto, lodo, fluidos com sólidos | Horizontal e vertical |
| Pé com crivo | 50 a 600 | Até 1,6 MPa | Água bruta até 80 °C, irrigação | Submersa, vertical |
Critério de escolha para quem compra
- Esgoto bruto com sólidos e fibras: tipo bola, ou portinhola única 35° quando o projeto pede perda de carga mínima e acesso para limpeza pela tampa.
- Água limpa com risco de transiente forte: fechamento rápido ou portinhola dupla, que fecham antes de o fluxo inverter.
- Barrilete curto ou casa de bombas pequena: modelos wafer, que dispensam flange próprio.
- Sucção com bomba acima do nível da água: válvula de pé com crivo.
- Diâmetro acima de DN 700: fechamento rápido flangeada, que chega a DN 1200.
Na montagem, a retenção nunca fica sozinha. Do lado do recalque, ela normalmente trabalha com uma válvula de bloqueio da coleção de válvulas gaveta e com uma junta de desmontagem travada axialmente JDTA, que dá folga axial para tirar a válvula sem desmontar o barrilete. Nos pontos altos da adutora, a expulsão e a admissão de ar ficam com as ventosas para adutoras e esgoto.
O que informar na cotação
Cotação de retenção sem dados volta com pergunta e atrasa a obra. Mande de uma vez:
- DN e classe de pressão (PN 10, 16 ou 25) do barrilete.
- Fluido: água bruta, tratada, esgoto, lodo ou efluente industrial, com teor de sólidos se houver.
- Temperatura máxima de operação.
- Posição de instalação: horizontal, vertical ascendente, inclinada ou submersa.
- Montagem: wafer entre flanges ou flangeada, e a norma de furação dos flanges vizinhos.
- Elastômero exigido (NBR ou EPDM), quando o projeto especifica.
- Quantidade, local de entrega e data de necessidade na obra.
Para esgoto industrial ou fluidos de processo fora do padrão, a seleção do modelo e dos materiais passa por análise técnica antes da proposta. Informe a composição do fluido logo no primeiro contato.
Para ver o restante da linha de saneamento, acesse a página de saneamento em ferro fundido.
Perguntas frequentes
Válvula de retenção evita golpe de aríete?
Ela reduz o problema, mas não o elimina. A retenção impede o retorno do fluxo pela bomba, e os modelos de fechamento rápido fecham antes de a coluna de água inverter, evitando a batida do obturador. A onda de pressão causada pela parada da bomba continua existindo e precisa de estudo de transiente, com proteções como válvula de alívio, chaminé de equilíbrio, TAU ou tanque hidropneumático, conforme o perfil da linha.
Qual válvula de retenção usar em estação elevatória de esgoto?
Para esgoto com sólidos e fibras, a válvula de retenção tipo bola é a mais indicada, porque não tem mola nem portinhola que possam enroscar material e a esfera revestida em borracha faz autolimpeza. A portinhola única 35° também atende esgoto doméstico e lodo, com passagem plena, perda de carga mínima e tampa de acesso para limpeza. Ambas trabalham na horizontal e na vertical.
Qual a diferença entre válvula de retenção wafer e flangeada?
A wafer não tem flange próprio: fica presa entre os flanges da tubulação pelos parafusos passantes. Isso reduz comprimento, peso e custo do barrilete. A flangeada tem flanges no corpo e é parafusada diretamente nas peças vizinhas. Na linha PAM, a portinhola dupla e a fechamento rápido até DN 500 são wafer; a portinhola 35°, a tipo bola e a fechamento rápido de DN 600 a 1200 são flangeadas.
Para que serve a válvula de pé com crivo?
Ela fica submersa na ponta da tubulação de sucção, na posição vertical. A retenção por mola mantém a sucção cheia de água quando a bomba para, evitando que ela perca a escorva, e o crivo de aço inox 304 barra sólidos grandes antes da entrada da bomba. Na linha PAM, cobre DN 50 a 600, pressão máxima de 1,6 MPa e água bruta até 80 °C.
Quanto tempo leva para fechar uma válvula de retenção de fechamento rápido?
Segundo a ficha técnica da linha PAM, a válvula de retenção de fechamento rápido fecha em 0,01 a 0,05 segundo. Esse tempo curto vem do pequeno curso do obturador de poliuretano e da mola helicoidal em aço inox. A válvula está disponível em versão wafer de DN 50 a 500 e flangeada de DN 600 a 1200, PN 10, 16 e 25, para água até 60 °C.
Solicite sua cotação
Mande o DN, a pressão, o fluido e a posição de instalação do seu recalque. A HDPE Brazil responde com o modelo indicado, os acessórios do barrilete e o prazo de entrega a partir de São Paulo. Solicite cotação ou veja todas as válvulas de retenção da linha PAM. Preço sob consulta.
