PAM Saint-Gobain

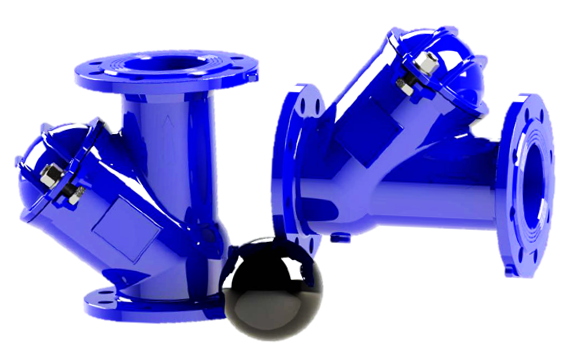

Válvula de Retenção de Esfera para Esgoto e Efluentes Ferro Dúctil - PAM Saint-Gobain DN 50-400

Válvula de Retenção de Esfera para Esgoto e Efluentes Ferro Dúctil - PAM Saint-Gobain DN 50-400

Preço sob consulta
Frete calculado no checkout.
Solicitar proposta comercial

Atendimento exclusivo para empresas com obra em andamento. Preencha o cadastro rápido e receba proposta com preço, prazo e condições.

Preço sob consulta. Produto PAM Saint-Gobain com cotação por projeto. Mande a lista de materiais pela página de contato: respondemos com preço, prazo e frete a partir de São Paulo.

Foto ilustrativa. Confirme medidas, revestimento e classe de pressão na ficha técnica antes do pedido.

Válvula de retenção para recalque de água e esgoto: impede o retorno do fluxo quando a bomba para e protege o conjunto motobomba.

Dados técnicos

Fabricante PAM Saint-Gobain
Material Ferro fundido dúctil
Faixa de DN DN 50 a 400
Ficha técnica FTSG 0224

Onde aplicar

Água bruta e tratada; Efluentes; Construção Civil; Indústria; Irrigação; Mineração; Saneamento.

Construção e materiais

  • Válvula de retenção tipo bola, para esgoto, com flanges, DN 50 a 600 MM, classe de pressão PN10 e PN16, face a face conforme DIN3202-F6, furação de flanges conforme EN1092/ISO7005/NBR7675
  • Corpo e tampa em ferro ductil GJS 450-10, com revestimento interno e externo em epóxi pó depositado eletrostaticamente com espessura mínima de 250μm, padrão RAL 5005
  • Esfera (bola) em aço carbono ou ferro dúctil, revestido integralmente com borracha NBR (1) sob processo de vulcanização, anel de retenção da tampa em borracha NBR, parafusos e porcas externas fabricadas em Aço inox A2-70
  • Testes de performance conforme EN12266-1:2012. (1) Revestimento da bola em EPDM sob consulta, favor consultar nosso departamento para condições e prazos

Destaques

Mínima perda de carga. Esfera (Bola) metálica revestida integralmente em borracha NBR com função autolimpante. Movimento interno rotacional minimiza o desgaste da vedação. Fechamento rápido por retorno por gravidade da esfera emborrachada. Ausência de componentes mecânicos internos. Plug de limpeza inferior.

Tabela dimensional

Ficha FTSG 0224
Nº Componentes Materiais
1 Corpo Ferro dúctil GJS 450-10
2 Bola Aço carbono/Ferro dúctil + NBR
3 Anel de retenção NBR
4 Tampa Ferro dúctil GJS 450-10
5 Porcas Aço inox A2-70
6 Prafusos Aço inox A2-70
7 Arruelas Aço inox A2-70
Ficha FTSG 0224
DN PN L mm H mm D mm K mm n-d mm Massa kg
50 10/16 200 100 165 125 4-Ø19 7,30
65 10/16 240 125 185 145 4-Ø19 10,40
80 10/16 260 145 200 160 8-Ø19 12,87
100 10/16 300 180 220 180 8-Ø19 16,60
125 10/16 350 245 250 210 8-Ø19 32,00
150 10/16 400 300 285 240 8-Ø23 41,50
200 10 500 375 340 295 8-Ø23 70,80
16 12-Ø23
250 10 600 455 395 350 12-Ø23 117,40
16 405 355 12-Ø28
300 10 700 535 445 400 12-Ø23 168,75
16 460 410 12-Ø28
350 10 800 585 520 460 16-Ø23 213,00
400 10 900 710 565 510 16-Ø28 330,00
16 580 525 16-Ø31
500 10 1100 800 715 620 20-Ø28 580,00
600 10 1350 1110 840 725 20-Ø31 976,00

Documentação técnica

Ficha técnica PAM FTSG 0224 em PDF

Para cotar, informe

  1. DN e extremidade
  2. Fluido
  3. PN
  4. Se a linha tem histórico de golpe

Dúvidas de quem compra

Wafer ou flangeada?

A wafer é mais leve e compacta, montada entre flanges. A flangeada é preferida em DN maior e onde se quer facilidade de desmontagem.

Tem válvula de pé para sucção?

Sim, a válvula de retenção de pé com crivo é instalada na ponta da sucção para manter a bomba escorvada e barrar detritos.
