Especificação de ferro fundido dúctil para licitação: checklist
Share
Edital de saneamento com especificação fraca gera três problemas previsíveis: propostas que não se comparam, pedido de esclarecimento que atrasa o certame e material entregue que atende o texto, mas não a obra. Quem compra para concessionária, SAAE ou construtora já viu os três. A boa notícia é que a especificação de ferro fundido dúctil é muito normalizada, e um memorial completo cabe em poucas linhas por item.
Este checklist foi montado com base no Catálogo Saint-Gobain Canalização 2023.1 (linha PAM) e nas normas citadas nele. Serve para escrever o termo de referência e para conferir a proposta recebida.
1. Normas que o memorial deve citar
A tabela de normas do catálogo PAM lista as referências usadas nos produtos. As principais para saneamento:
| Norma | Objeto | Quando citar |
|---|---|---|
| NBR 7675 | Tubos e conexões de ferro fundido dúctil | Toda rede de água bruta e tratada |
| NBR 15420 | Tubos, conexões e acessórios de ferro dúctil para esgotamento sanitário | Redes e recalques de esgoto |
| NBR 6916 | Ferro fundido nodular (grafita esferoidal) | Material de conexões, válvulas e peças |
| NBR 7560 | Tubos de ferro dúctil centrifugado com flanges roscados ou montados por dilatação térmica e interferência | Tubos com flanges |
| NBR 7676 | Anel de borracha para junta elástica e mecânica | Anéis de vedação |
| NBR 9650 | Verificação da estanqueidade no assentamento de adutoras e redes de água | Teste hidrostático de campo |
| NBR 12588 | Proteção por envoltório de polietileno | Solos de corrosividade elevada |
| NBR 12595 | Assentamento de tubulações de ferro fundido dúctil | Execução da obra |
| NBR 14243 | Junta Gibault | Peças de reparo |
| NBR 14968 | Válvula gaveta de ferro nodular com cunha emborrachada | Válvulas de bloqueio |
| NBR 15768 | Válvula borboleta de ferro nodular para saneamento | Válvulas borboleta |
| NBR 15880 | Conexões de ferro dúctil para tubos de PVC e PE | Conexões para PVC PBA |
| ISO 8180 e ISO 10803 | Manta de polietileno; projeto de tubos de ferro dúctil | Referência complementar de projeto |
Cite a norma com o objeto, não só o número. "Tubo de ferro fundido" sem norma permite proposta de material fora de padrão.
2. Classe, PN e o critério de pressão
O catálogo separa a terminologia do projetista da terminologia do fabricante, e o edital deve usar as duas. O dimensionamento só está correto quando as três condições abaixo são atendidas:
- PRP (pressão de cálculo em regime permanente) menor ou igual à PSA (pressão de serviço admissível do componente);
- PMC (pressão máxima de cálculo, com golpe de aríete) menor ou igual à PMS (pressão máxima de serviço);
- PTR (pressão de teste da rede) menor ou igual à PTA (pressão de teste admissível).
Para tubos ponta e bolsa, a classe (K7, K9 e outras) define a PSA por DN e por tipo de junta. A escolha entre elas é cálculo de projeto; na loja, os tubos ponta e bolsa K7 e K9 trazem a faixa de cada classe. Para peças flangeadas, o PN define pressões e furação:
| Flange | DN | PSA (MPa) | PMS (MPa) | PTA (MPa) |
|---|---|---|---|---|
| PN 10 | 200 a 1200 | 1,0 | 1,2 | 1,7 |
| PN 16 | 80 a 1200 | 1,6 | 2,0 | 2,5 |
| PN 25 | 100 a 1200 | 2,5 | 3,0 | 3,5 |
A pressão de um componente depende do corpo e da junta. Um tê com bolsas e derivação flangeada PN 25 fica limitado pelo elemento mais fraco. O memorial deve pedir PN por item, coerente com válvulas e aparelhos vizinhos.
3. Revestimento interno e externo
Escreva os dois, separados. Para água tratada, argamassa de cimento de alto-forno, que é o revestimento que garante a manutenção da potabilidade segundo o catálogo. Para esgoto, cimento aluminoso conforme NBR 15420, e poliuretano para efluente com pH abaixo de 4. Externamente, zinco metálico de 200 g/m² com pintura betuminosa ou epóxi azul (água) ou epóxi vermelho (esgoto). Se a sondagem indicar solo agressivo, inclua a manta de polietileno. Os tubos e peças da Linha Esgoto NBR 15420 já saem com esse padrão.
4. Ensaios de fábrica e de campo
Na fábrica
Pelo catálogo, todo tubo PAM passa por teste hidrostático individual, conforme NBR 7675 e NBR 15420. Para tubos centrifugados de classe K9 ou superior, a pressão mínima de ensaio é de 5 MPa de DN 80 a 300, 4 MPa de DN 350 a 600, 3,2 MPa de DN 700 a 1000 e 2,5 MPa de DN 1100 a 2000. Conexões com bolsas e peças flangeadas passam por teste de estanqueidade com ar a no mínimo 0,1 MPa, uma a uma. Válvulas têm ensaios próprios, como EN 12266-1 citada em várias fichas.
Na obra
O recebimento da rede depende do teste hidrostático conforme NBR 9650. Pontos que o edital deve repetir:
- A pressão de teste no ponto mais alto do trecho não pode ser menor que 1,1 vez a pressão de serviço de projeto.
- No ponto mais baixo, não pode passar da PTA dos componentes.
- Duração recomendada: 2 h até DN 200, 6 h de DN 250 a 400 e 12 h acima de DN 400.
- Queda de pressão admissível de 0,01 x Pt para pressões de teste de 0,4 a 2,0 MPa.
- Em água potável, o teste vem antes da desinfecção.
5. Documentos que o comprador deve exigir
- Ficha técnica de cada item, com norma, faixa de DN, PN, materiais e revestimento.
- Certificado do sistema de gestão da qualidade ISO 9001 do fabricante.
- Relatório de inspeção e ensaios do lote, com o teste hidrostático dos tubos e o teste de estanqueidade das conexões.
- Declaração do revestimento interno adequado a água potável, quando for rede de abastecimento.
- Para válvulas, relatório de ensaio conforme a norma da ficha e, quando houver, certificação WRAS dos elastômeros.
- Para tampões, certificado de conformidade com NBR 10160 e EN 124. As classes estão na coleção de tampões de poço de visita.
- Marcação legível nas peças: fabricante, DN, PN e norma, como prevê a ficha da Junta Gibault.
6. Erros comuns de memorial descritivo
- Material sem norma. "Tubo de ferro fundido" abre espaço para ferro cinzento ou produto sem rastreabilidade. Escreva "ferro fundido dúctil conforme NBR 7675".
- Classe ou PN omitidos. Sem eles, a proposta mais barata vem na menor pressão disponível.
- Revestimento copiado de outra obra. Cimento de alto-forno em esgoto ou aluminoso em água potável são erros de origem.
- Furação incompatível. Válvula PN 16 especificada ao lado de tubo flangeado PN 10 de DN 200 ou maior obriga troca de peça na obra.

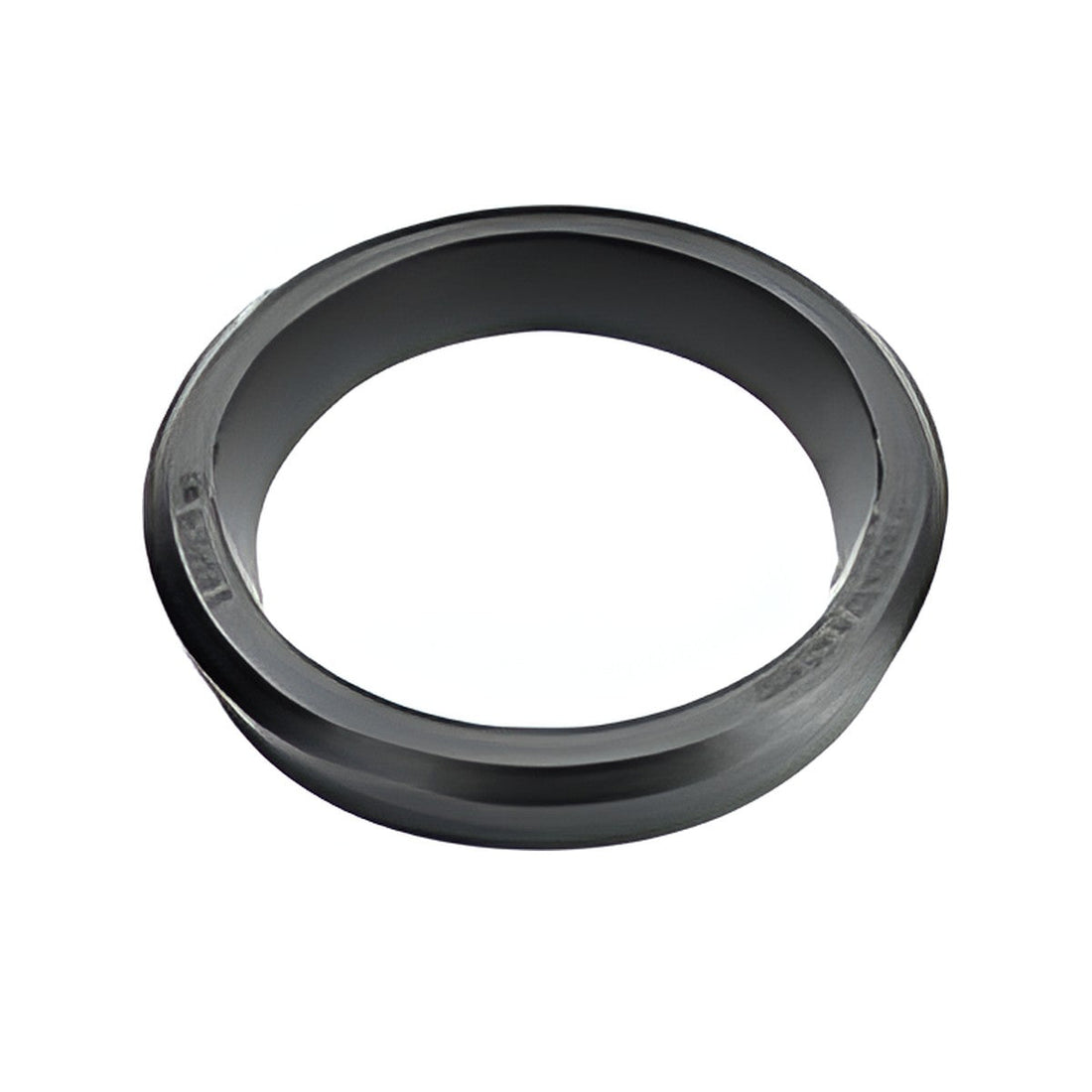

- Esquecer os acessórios de junta. Anéis de reposição, lubrificante e parafusaria somem do quantitativo. Inclua o anel de borracha AJGS, a pasta lubrificante para montagem de juntas e os itens da coleção de anéis, kits e acessórios para juntas.
- Casa de bombas sem peça de desmontagem. Preveja a junta de desmontagem JDTA ao lado de cada válvula flangeada.
- PVC PBA e DEFoFo confundidos. Os diâmetros externos são diferentes, e a conexão de ferro muda.
- Comprimento total no lugar do útil. O quantitativo de tubo usa o comprimento útil, sem a bolsa: 5,0 a 6,0 m de DN 80 a 600 e 5,5 a 7,0 m de DN 700 a 1200.
7. Logística e recebimento
O catálogo informa que tubos de DN 80 a 300 saem em pacotes, e tubos de DN 300 a 1200 a granel. O transporte é feito em caminhão aberto, com caibros de madeira entre camadas, calço lateral e nas extremidades, e cintas ou ganchos revestidos de borracha. No recebimento, confira revestimento externo, pontas e bolsas antes de assinar o canhoto: dano no transporte é mais fácil de resolver na descarga do que na vala. A HDPE Brazil atende a partir de São Paulo e programa entregas por etapa da obra. Para o panorama da linha, veja saneamento em ferro fundido; para conexões e válvulas, as coleções de conexões de ferro fundido dúctil e válvulas para saneamento.
Perguntas frequentes
Quais normas citar na especificação de tubo de ferro fundido dúctil?
Para rede de água, a NBR 7675, que trata de tubos e conexões de ferro fundido dúctil. Para esgoto, a NBR 15420. Complete com NBR 6916 para o material das peças, NBR 7676 para os anéis de borracha, NBR 9650 para o teste de estanqueidade na obra, NBR 12588 para manta de polietileno e NBR 12595 para assentamento. Válvulas e conexões para PVC têm normas próprias, como NBR 14968 e NBR 15880.
Qual a pressão de teste hidrostático de tubo de ferro dúctil na fábrica?
Segundo o catálogo PAM, todo tubo centrifugado passa por teste hidrostático individual. Para classe K9 ou superior, a pressão mínima é de 5 MPa de DN 80 a 300, 4 MPa de DN 350 a 600, 3,2 MPa de DN 700 a 1000 e 2,5 MPa de DN 1100 a 2000. Para classes abaixo de K9, a pressão é calculada por fórmula em função da classe K e do diâmetro.
Como deve ser o teste de estanqueidade da rede de ferro dúctil na obra?
Conforme a NBR 9650. A pressão no ponto mais alto do trecho deve ser de no mínimo 1,1 vez a pressão de serviço de projeto, e no ponto mais baixo não pode passar da pressão de teste admissível dos componentes. A duração recomendada é de 2 horas até DN 200, 6 horas de DN 250 a 400 e 12 horas acima de DN 400, com queda de pressão limitada.
Que documentos exigir do fornecedor de tubos de ferro fundido em licitação?
Ficha técnica por item com norma, DN, PN, materiais e revestimento; certificado ISO 9001 do fabricante; relatório de inspeção e ensaios do lote, incluindo teste hidrostático dos tubos e estanqueidade das conexões; declaração de revestimento interno adequado a água potável quando aplicável; relatórios de ensaio das válvulas; e certificado NBR 10160 e EN 124 para tampões. Exija também marcação legível de fabricante, DN, PN e norma nas peças.
Qual o erro mais comum em memorial descritivo de rede de ferro fundido?
Escrever só "tubo de ferro fundido", sem dúctil, sem norma, sem classe ou PN e sem revestimento. Esse texto abre espaço para material fora de padrão e faz a proposta mais barata vir com a menor pressão disponível. Outros erros frequentes são copiar o revestimento de outra obra, especificar furação de flange incompatível com as válvulas e esquecer junta de desmontagem, anéis e lubrificante no quantitativo.
