Registro de Gaveta GTW Grandes Diâmetros Cunha EPDM DN 350 a 1200 Ferro Dúctil - PAM Saint-Gobain

Preço sob consulta. Produto PAM Saint-Gobain com cotação por projeto. Mande a lista de materiais pela página de contato: respondemos com preço, prazo e frete a partir de São Paulo.

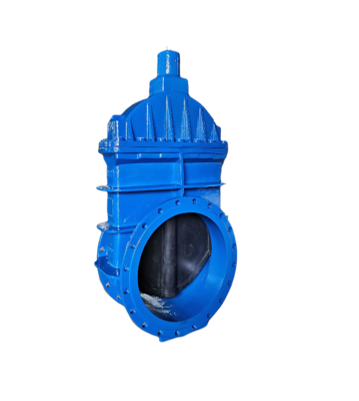

Foto ilustrativa. Confirme medidas, revestimento e classe de pressão na ficha técnica antes do pedido.

Registro de gaveta de ferro dúctil para bloqueio de rede. Trabalha aberto ou fechado, nunca estrangulado, e é o item mais especificado em projeto de saneamento.

Dados técnicos

Onde aplicar

Água bruta e tratada; Construção Civil; Indústria; Irrigação; Mineração; Saneamento.

Construção e materiais

• Válvula de Gaveta DN 350 a DN 1200, padrão construtivo conforme norma ISO 7259 e ensaios conforme EN 1074-2:2004/EN 1171:2015 e NBR 14968
• Composta de cunha maciça em Ferro Fundido Dúctil - EN 1563:2018 GJS 400-15 revestida integralmente com elastômero EPDM
• Tampa em Ferro Fundido Dúctil - EN 1563:2018 GJS 400-15, classe de pressão 1,0 Mpa (DNs 350 a 1200) e 1,6 Mpa (DNs 350 a 600), com revestimento interno e externo em epóxi pó depositado eletrostaticamente com espessura mínima de 250μm, padrão RAL 5005
• Junta corpo tampa confeccionada em EPDM
• Haste de manobra inteiriça tipo não ascendente confeccionada em aço inox AISI 420 como padrão, haste em AISI 316, para aplicação em esgoto, disponível sob consulta
• Porca de manobra independente da cunha, removível, confeccionada em bronze com no máximo 5% de chumbo
• Vedação da haste com anéis toroidais (o'rings)
• Fixação da tampa ao corpo por parafusos em aço inox A2-70
• Pressão máxima de serviço até 10 kgf/cm² (DNs 350 a 1200) e 16 kgf/cm² (DNs 350 a 600), face a face de acordo com a norma ISO 5752:2014 série 14, corpo curto; flanges conforme ISO 7005-2:1981/ABNT NBR 7675:2022, com acionamento através de volante ou cabeçote
• A válvula pode ser fornecida com acionamentos opcionais como redutor de engrenagens e atuador elétrico, ou preparada para acionamento elétrico
• As válvulas preparadas para acionamento elétrico são fornecidas com flange de topo incorporado à tampa da válvula, com furação ISO 5210 para este tipo de acoplamento
• Fornecimento com by-pass é opcional nos DNs 900 a 1200

Destaques

Construção em ferro fundido dúctil oferece alta resistência em relação ao peso. A válvula possui passagem plena para o fluido e sem cavidades de encunhamento na parte inferior do corpo, o que elimina o risco de obstrução por corpos estranhos ou depósito de particulados. Excelente resistência à corrosão devido ao revestimento em epóxi eletrostático com espessura mínima de 250 µm. Furos do parafuso protegidos com cera. Haste fabricada por processo de forjamento a frio. Sentido de fechamento horário (anti-horário sob consulta).

Tabela dimensional

Documentação técnica

Ficha técnica PAM FTSG 0141 em PDF

Para cotar, informe

1. DN e extremidade
2. Cunha de borracha ou metálica
3. PN
4. Acionamento (volante, cabeçote, redutor ou atuador)

Dúvidas de quem compra

Registro de gaveta enterrado precisa de quê?

Cabeçote para chave T, haste de prolongamento se a profundidade exigir, e tampão de registro na superfície. Peça tudo na mesma cotação.

Qual o prazo de válvula gaveta?

Varia por DN e modelo. Diâmetros usuais costumam ter giro mais rápido. Envie DN, modelo e quantidade que informamos o prazo na proposta.
