Redução Flangeada Excêntrica Ferro Dúctil para Adutora e Rede de Água - PAM Saint-Gobain DN 80-400
Redução Flangeada Excêntrica Ferro Dúctil para Adutora e Rede de Água - PAM Saint-Gobain DN 80-400
Não foi possível carregar a disponibilidade de retirada.
Preço sob consulta. Produto PAM Saint-Gobain com cotação por projeto. Mande a lista de materiais pela página de contato: respondemos com preço, prazo e frete a partir de São Paulo.
Foto ilustrativa. Confirme medidas, revestimento e classe de pressão na ficha técnica antes do pedido.
Redução de ferro dúctil para mudar o DN da linha sem peça adaptadora, com versões concêntrica e excêntrica conforme a posição de instalação. Peça da Linha Água PAM, indicada para adutoras, sub-adutoras e redes de distribuição de água bruta ou potável, conforme ABNT NBR 7675.
Dados técnicos
| Fabricante | PAM Saint-Gobain |
| Material | Ferro fundido dúctil |
| Linha | Linha Água |
| Norma de referência | ABNT NBR 7675 |
| Faixa de DN | DN 80 a 400 |
| Revestimento interno | Pintura betuminosa |
| Revestimento externo | Pintura betuminosa |
| Ficha técnica | FTSG 0196 |
Construção e materiais
- Redução excêntrica com flanges, fabricada em ferro fundido dúctil conforme norma ABNT NBR 7675, nos PNs 10, 16 e 25 e DNs 80 a 400
- Revestimento(1) interno e externo com pintura betuminosa 70 µm de espessura, conforme norma ABNT NBR 7675
- Inspeção e recebimento conforme norma ABNT NBR 7675:2005 anexo D - controle e processo de fabricação. (1) Revestimento especial sob consulta
- Principais Características • Revestimento interno e externo com pintura betuminosa; • Disponível nos PNs 10, 16 e 25
Destaques

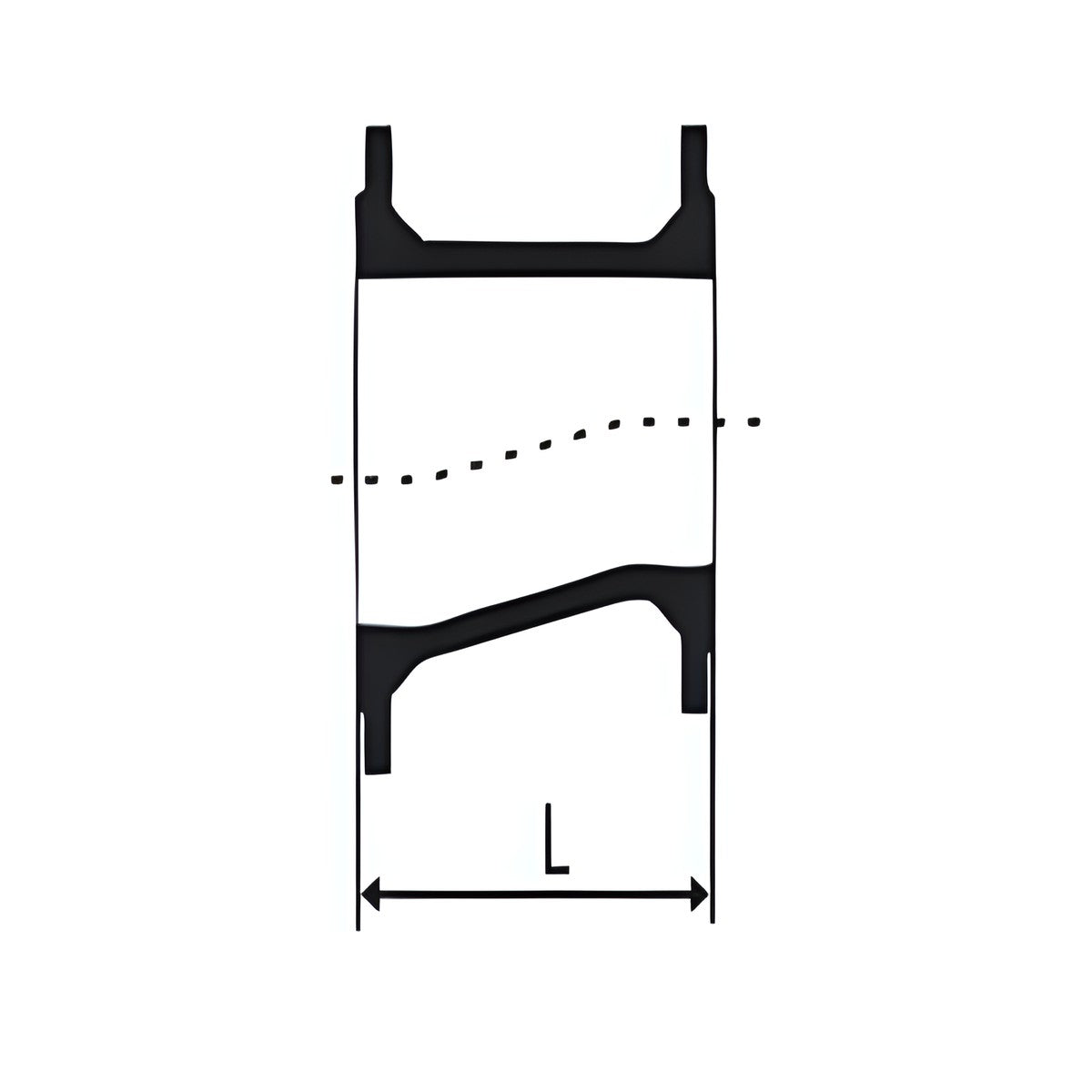

Revestimento interno e externo com pintura betuminosa. Disponível nos PNs 10, 16 e 25. Campo de Aplicação Redução excêntrica com flanges, para transporte de água bruta ou potável, conforme ABNT NBR 7675. Redução com flanges fixos. Excêntrica DN 80 a 400 Imagem meramente ilustrativa Dimensões, massas e pressões(1) (1) Dimensões e massas sujeitos a variações.
Tabela dimensional
| DN | dn | L | e 1mín | e 2mín | Massa Excêntrico PN 10 | PN 16 | PN 25 |
|---|---|---|---|---|---|---|---|
| mm | mm | mm | Kg | Kg | Kg | ||
| 80 | 50 | 200 | 4,62 | 4,65 | 8,0 | 8,0 | 8,0 |
| 100 | 50 | 300 | 4,80 | 4,65 | 9,5 | 9,5 | 10,0 |
| 80 | 200 | 4,80 | 4,62 | 9,5 | 9,5 | 10,0 | |
| 150 | 80 | 400 | 5,35 | 4,62 | 17,2 | 17,2 | 18,2 |
| 100 | 300 | 5,35 | 4,80 | 15,0 | 15,0 | 16,5 | |
| 200 | 100 | 600 | 5,90 | 4,80 | 27,5 | 27,5 | 30,0 |
| 150 | 300 | 5,90 | 5,35 | 22,0 | 22,0 | 25,0 | |
| 250 | 100 | 300 | - | - | - | - | - |
| 150 | 600 | 6,45 | 5,35 | 39,0 | 39,0 | 43,0 | |
| 200 | 300 | 6,45 | 5,90 | 30,0 | 30,0 | 35,0 | |
| 300 | 150 | 600 | 7,00 | 5,35 | 46,0 | 46,0 | 52,0 |
| 200 | 600 | 7,00 | 5,90 | 51,0 | 51,0 | 58,0 | |
| 250 | 300 | 7,00 | 6,45 | 40,0 | 40,0 | 49,0 | |
| 400 | 250 | 600 | 8,10 | 6,45 | 72,0 | 77,0 | 92,0 |
| 300 | 600 | 8,10 | 7,00 | 79,0 | 84,0 | 101,0 |
Documentação técnica
Ficha técnica PAM FTSG 0196 em PDF
Para cotar, informe
- DN e PN dos flanges
- Configuração e ângulo
- Linha e revestimento
- Se inclui kit de parafusos e juntas
Dúvidas de quem compra
Vocês vendem o kit de parafusos junto?
Sim. Cada junta flangeada precisa de parafusos, porcas e arruela de vedação. Peça o kit ABF ou ABMF na mesma cotação para não faltar na montagem.
Como confirmar o PN do flange que já está na obra?
Meça o diâmetro do círculo de furação e conte os furos. Compare com a nossa tabela interativa de flanges PN10, PN16 e PN25.
