Junta de Desmontagem JDTA para Grandes Diâmetros e PN 25 Ferro Dúctil - PAM Saint-Gobain DN 300-1500

Junta de Desmontagem JDTA para Grandes Diâmetros e PN 25 Ferro Dúctil - PAM Saint-Gobain DN 300-1500

R$ 114.999,99 BRL
R$ 114.999,99 BRL
Promoção Esgotado
Frete calculado no checkout.

Preço sob consulta. Produto PAM Saint-Gobain com cotação por projeto. Mande a lista de materiais pela página de contato: respondemos com preço, prazo e frete a partir de São Paulo.

Foto ilustrativa. Confirme medidas, revestimento e classe de pressão na ficha técnica antes do pedido.

Junta de desmontagem JDTA para casa de bombas e caixa de válvulas: libera a retirada do registro ou da bomba sem cortar tubo e mantém a linha travada em operação.

Dados técnicos

Fabricante PAM Saint-Gobain
Material Ferro fundido dúctil
Faixa de DN DN 300 a 1500
Ficha técnica FTSG 0041

Construção e materiais

  • Junta de Desmontagem Travada Axialmente, corpo, pistão e contra flange confeccionados em ferro fundido nodular NBR 6916 CL 42012, nos DNs 300 a 1500 para PNs 10, 16 e 25
  • Pintura em epóxi líquido (bi-componente) de alta espessura
  • Anel de vedação em Buna-N
  • Parafusos, porcas e arruelas em aço carbono como padrão ou conforme solicitação do projeto
  • Extremidades flangeadas conforme NBR 7675 (ISO 2531/EN 545), o produto pode ser fornecido com flanges ANSI B16.5 sob encomenda
  • Tirantes galvanizados por zincagem eletrolítica (padrão), com revestimento por galvanização à fogo opcional conforme solicitação do cliente

Destaques

Construção em Ferro Fundido Dúctil oferecendo alta resistência em relação ao peso. Excelente resistência à corrosão devido ao revestimento em epóxi de alta qualidade. Borracha de vedação em Buna-N. Tirantes com revestimento por zincagem eletrolítica (revestimento por galvanização à fogo sob demanda). Ganho de produtividade na manutenção de equipamentos. Borracha de vedação assegura 100% de estanqueidade.

Tabela dimensional

Ficha FTSG 0041

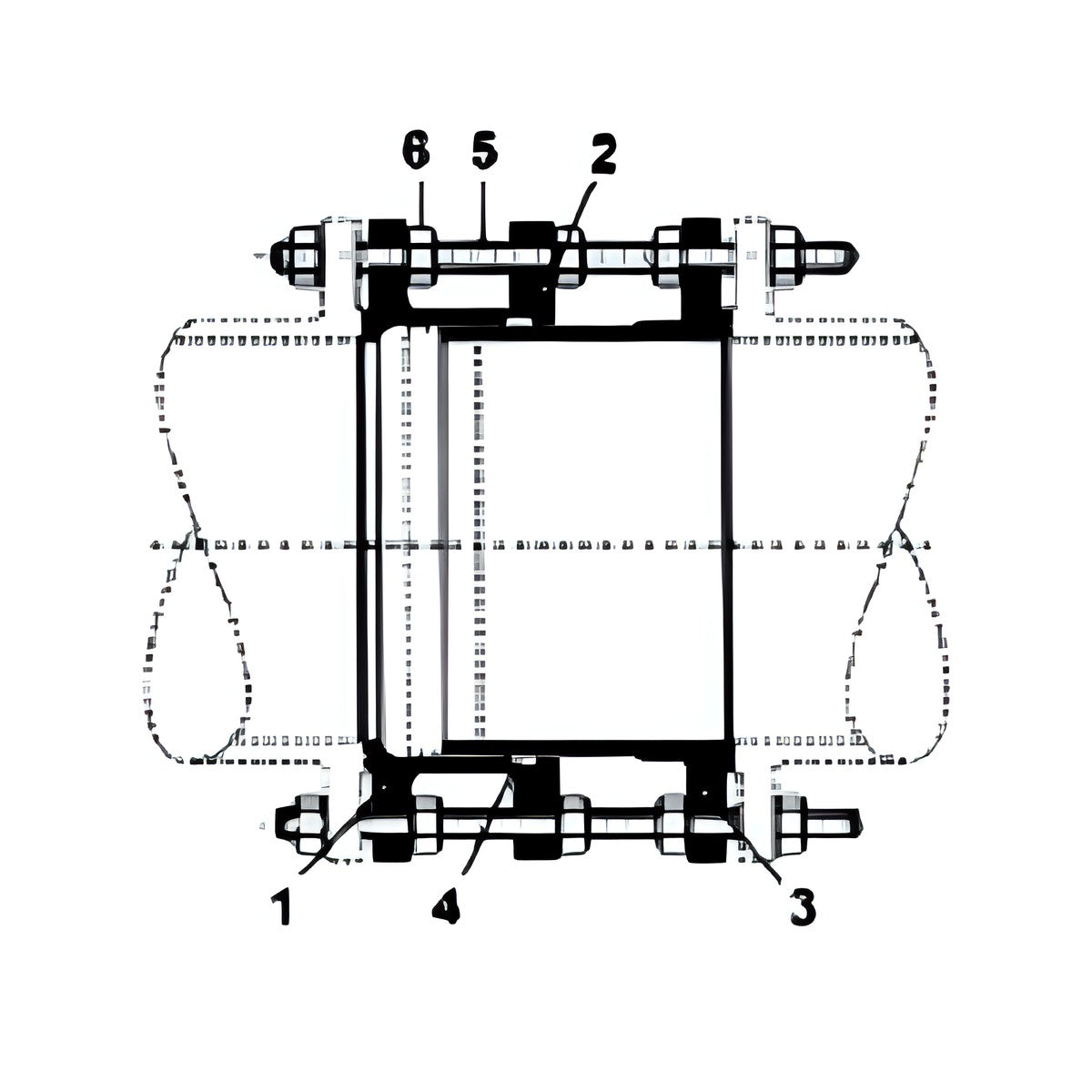

N° Componente Material
1 Corpo DN 100 a 250 DN 300 a 1500 Aço Carbono Soldado Ferro Dúctil NBR 6916 classe 42012
2 Contra-flange DN 100 a 250 Aço Carbono Soldado
DN 300 A 1500 Ferro Dúctil NBR 6916 classe 42012
3 Pistão DN 100 a 250 Aço Carbono Soldado
DN 300 A 1500 Ferro Dúctil NBR 6916 classe 42012
4 Anel de Vedação Borracha
5 Tirante Aço Carbono Galvanizado
6 Porca Aço Carbono Galvanizado
Ficha FTSG 0041
DN PN 10 D mm L mm H mm Massa kg PN 16 D mm L mm H mm Massa kg PN 25 D mm L mm H mm Massa kg
300 485 250 410 168
400 620 280 480 310
500 730 300 480 409
600 845 320 520 545
700 895 260 410 324 910 300 480 460 960 340 530 717
800 1015 290 460 443 1025 320 520 600 1085 360 600 1000
900 1115 290 460 509 1125 320 520 685 1185 380 600 1110
1000 1230 290 480 610 1255 340 560 899 1320 400 650 1590
1200 1455 320 520 935 1485 360 600 1388 1530 450 720 2340
1400 1675 380 645 1297 1685 380 645 1690 - - - -
1500 1785 400 675 1798 1820 400 725 2005 - - - -

Documentação técnica

Ficha técnica PAM FTSG 0041 em PDF

Para cotar, informe

  1. DN e material dos tubos
  2. Diâmetro externo medido, para reparo
  3. PN da linha
  4. Urgência, em caso de conserto

Dúvidas de quem compra

Preciso de reparo urgente, o que informar?

Diâmetro externo medido com fita, material do tubo, pressão da rede e cidade. Com isso indicamos a peça de reparo e o prazo de entrega.

JDTA trava a linha?

Sim. Com os tirantes apertados, a junta transmite o esforço axial. Solta, ela se retrai e libera a retirada do equipamento.
