Barrilete de casa de bombas montado só com peças flangeadas rígidas funciona até o dia da primeira manutenção. Aí a equipe descobre que não há como tirar a válvula ou a bomba sem cortar tubo, porque falta folga axial entre os flanges. A solução é barata e se resolve na compra: prever as peças de montagem e desmontagem já na lista de material.
Este artigo reúne as peças da linha PAM Saint-Gobain para montagem de casa de bombas e reparo de rede, com dados das fichas técnicas e do Catálogo Saint-Gobain Canalização 2023.1.

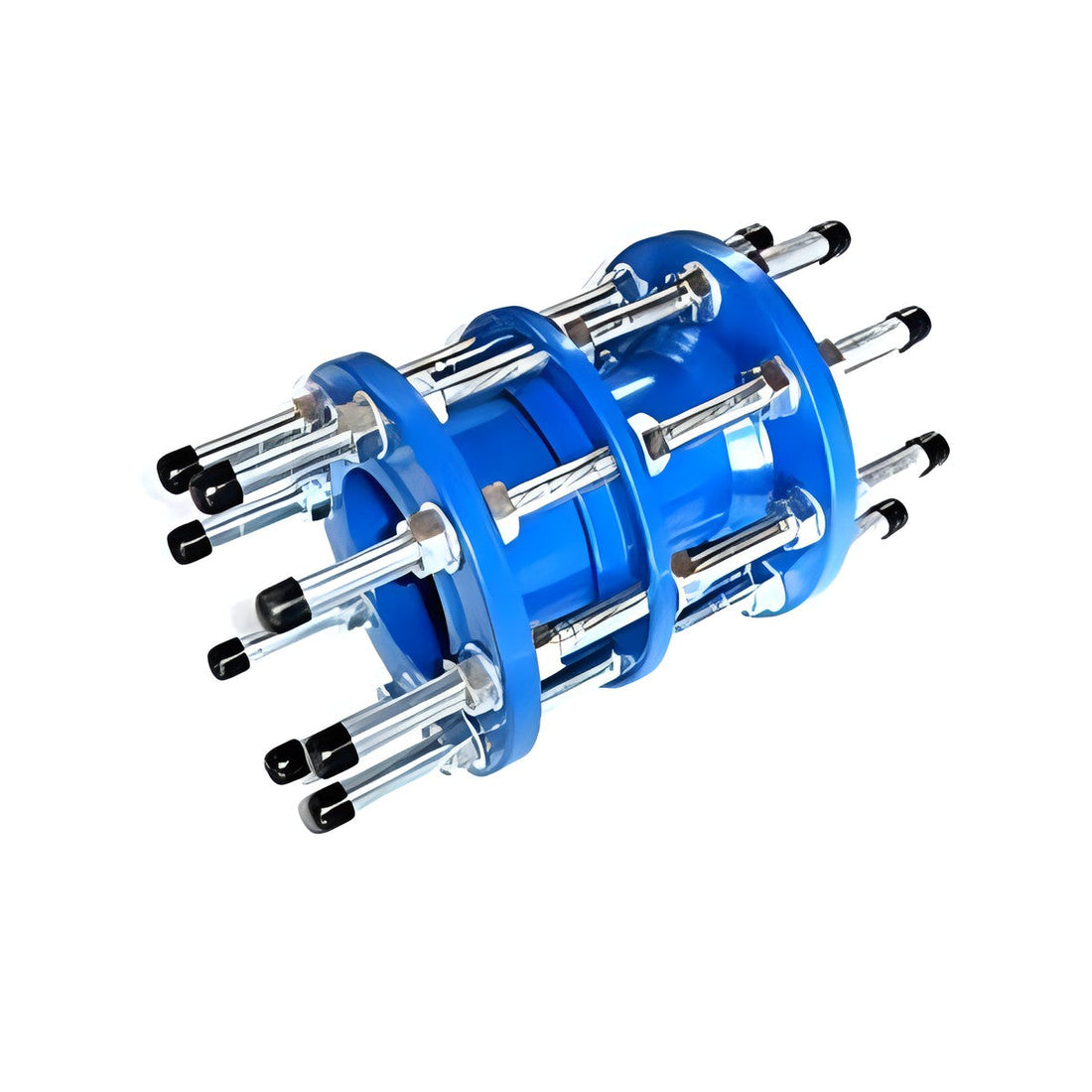

Junta de desmontagem travada axialmente (JDTA)
A JDTA é instalada em linha flangeada, próxima de registros, válvulas e aparelhos. Ao soltar as porcas dos tirantes, a junta se retrai axialmente e libera espaço para retirar a peça vizinha. Remontada e com os tirantes apertados, ela volta a trabalhar travada axialmente. O catálogo informa variação axial máxima de ±25 mm.
JDTA de DN 50 a 600
A junta de desmontagem travada axialmente JDTA tem corpo, pistão e contraflange em ferro nodular EN 1563 500-7, pintura epóxi eletrostática RAL 5005 com no mínimo 250 µm, anel de vedação inteiriço em EPDM e parafusos classe 8.8 com revestimento Dacromet. Extremidades flangeadas conforme NBR 7675 (ISO 2531/EN 545), PN 10 e PN 16.
JDTA para grandes diâmetros
A JDTA para grandes diâmetros cobre DN 700 a 1500 em PN 10 e PN 16 e DN 300 a 1500 em PN 25. Corpo em ferro nodular NBR 6916 classe 42012, pintura epóxi líquido bicomponente de alta espessura, anel em Buna-N e tirantes com zincagem eletrolítica (galvanização a fogo opcional). Flanges ANSI B16.5 sob encomenda. Atende água bruta, água tratada e esgoto. Em fluido industrial, o fluido não pode ter partículas metálicas ou abrasivas, para preservar a vedação.
Dimensões e massas para planejar frete e içamento
| DN | Comprimento L PN 10 (mm) | Massa PN 10 (kg) | Massa PN 16 (kg) | Massa PN 25 (kg) |
|---|---|---|---|---|
| 100 | 205 | 15,8 | 15,8 | 33 |
| 200 | 210 | 33,5 | 36,7 | 78 |
| 300 | 235 | 67,8 | 79 | 168 |
| 600 | 235 | 248 | 272,8 | 545 |
| 1000 | 290 | 610 | 899 | 1.590 |
Fonte: catálogo PAM, tabela de dimensões da JDTA. A massa cresce muito no PN 25, e isso muda o equipamento de içamento na casa de bombas.
Carretel simples e carretel com tirantes
O carretel é o trecho curto de tubo flangeado que completa a geometria do barrilete entre bomba, válvulas e coletor. A linha PAM tem o carretel com flanges (simples), de DN 80 a 1200, e o carretel com tirantes, de DN 50 a 1200 em PN 10, 16 e 25. Ambos saem com pintura betuminosa de 70 µm por dentro e por fora conforme NBR 7675, com inspeção e recebimento conforme o anexo de controle de fabricação da mesma norma. Revestimento especial sob consulta; na Linha Esgoto, epóxi vermelho.
No carretel com tirantes, a quantidade e a bitola dos tirantes mudam com o PN. Exemplo do catálogo para DN 300: 12 tirantes de 20 mm em PN 10, 12 de 24 mm em PN 16 e 16 de 27 mm em PN 25. Na reposição, os tirantes para carretel são vendidos separadamente.
Luva de correr
A luva de correr com bolsa junta mecânica une duas pontas de tubo em trecho reto e desliza sobre elas, o que permite fechar um trecho ou intercalar um segmento novo sem mover a linha. Vai de DN 50 a 1200, com bolsas tipo junta mecânica conforme NBR 7677, anel de borracha conforme NBR 7676, contraflanges e parafusos, e pintura betuminosa de 70 µm. Para pontas de diâmetro externo de ferro dúctil usinado, existe a luva de correr com bolsa DI usinado, de DN 50 a 500. Parafusos e anéis chegam em embalagem separada; luva e contraflange vêm presos por presilha.
Junta Gibault
A Junta Gibault é fabricada conforme NBR 14243, de DN 50 a 600, com luva central, dois anéis de vedação em NBR, dois contraflanges e parafusaria. Aceita movimentos angulares e axiais e é usada para equipar e reparar redes de água, irrigação, incêndio e esgoto sem hidrocarbonetos. Pelo catálogo, a pressão de serviço admissível é de 2,5 MPa até DN 200 e de 1,6 MPa de DN 250 a 600. Revestimento betuminoso de 70 µm ou epóxi azul de 250 µm.
Ultralink e Ultraquick: reparo multimaterial
Rede antiga raramente tem diâmetro externo de catálogo. Tubo de ferro cinzento, aço, PVC e fibrocimento convivem na mesma rua, e cada um tem um DE diferente. É aí que entram as peças de larga tolerância.
Ultralink NG
A luva universal Ultralink NG de larga tolerância une duas pontas de diâmetros externos diferentes e de materiais diferentes: ferro fundido cinzento, ferro dúctil, aço, PVC e fibrocimento. Admite deflexão angular de até 6° por junta em toda a gama. Cobre DN 50 a 600, com epóxi pó de no mínimo 250 µm. O catálogo indica PSA de 1,6 MPa e torque de aperto dos parafusos de 60 Nm.
Ultraquick NG
O adaptador de flange Ultraquick NG liga o flange de qualquer equipamento a uma ponta de tubo dos mesmos materiais, com a folga necessária para desmontar o equipamento depois. Também admite até 6° de deflexão e tem tirantes com Dacromet. Para estanqueidade no lado do flange, o catálogo pede a arruela de vedação com alma metálica.
Faixa de diâmetro externo por tipo
| Tipo | DE mínimo (mm) | DE máximo (mm) | Flange Ultraquick (DN) |
|---|---|---|---|
| A | 49 | 71 | 50 |
| B | 62 | 84 | 50/80 |
| C | 80 | 102 | 80 |
| D | 97 | 127 | 100 |
| E | 123 | 153 | 150 |
| F | 151 | 181 | 150 |
| H | 211 | 241 | 200 |
| J | 260 | 290 | 250 |
| K | 306 | 336 | 300 |
Para comprar certo, meça o diâmetro externo real do tubo existente com fita perimétrica ou paquímetro e escolha o tipo cuja faixa contém essa medida. O DN nominal sozinho não basta.
Reparo com corte: o roteiro do catálogo
O procedimento é o mesmo para Ultralink, Ultraquick, luva de correr e Junta Gibault:
- Escavar, limpar a canalização e medir o diâmetro externo.
- Escolher a peça cuja faixa de DE atende o tubo existente.
- Cortar a canalização. Se o trecho danificado for maior que a peça, intercalar um segmento novo com comprimento de corte igual a C menos 2 vezes J, sendo C a abertura e J a tolerância de montagem de cada acessório.
- Posicionar as peças repartindo as tolerâncias, aproximar e apertar os parafusos.
- Em rede de água potável, desinfetar as peças antes da montagem.
- Proteger as junções com manta de polietileno ou manta termocontrátil e verificar a estanqueidade com a linha em carga.
Lista de compra da casa de bombas
Para cada conjunto motobomba, a lista típica inclui válvula de bloqueio, válvula de retenção, JDTA, carretéis e peças de interligação. Some ainda parafusos, arruelas e anéis: o kit de acessórios para juntas com flanges ABF e ABMF e os parafusos galvanizados para junta com flanges evitam que a montagem pare por falta de item pequeno. As válvulas de retenção estão na coleção de válvulas de retenção, e o bloqueio fica com a linha de válvulas gaveta.
Na cotação, informe DN, PN e norma de furação de cada flange, fluido, posição da peça no barrilete e, para reparo, o diâmetro externo medido e o material do tubo existente. A HDPE Brazil consolida a lista e programa a entrega a partir de São Paulo. O panorama completo da linha está na página de saneamento em ferro fundido.
Perguntas frequentes
Para que serve a junta de desmontagem travada axialmente?
A JDTA cria folga axial controlada numa linha flangeada. Instalada ao lado de válvulas, bombas e aparelhos, ela se retrai quando os tirantes são afrouxados e permite retirar a peça vizinha sem cortar tubo nem desmontar o barrilete inteiro. Com os tirantes apertados, volta a transmitir o esforço axial. Na linha PAM, a variação axial máxima é de 25 mm para mais ou para menos.
Qual a diferença entre Ultralink e Ultraquick?
A Ultralink é uma luva: une duas pontas de tubo, mesmo de materiais e diâmetros externos diferentes, como ferro cinzento, ferro dúctil, aço, PVC e fibrocimento. O Ultraquick é um adaptador de flange: liga o flange de uma válvula ou equipamento a uma ponta de tubo desses mesmos materiais. Ambos aceitam até 6° de deflexão e são escolhidos pela faixa de diâmetro externo medida no tubo.
Junta Gibault serve para qual pressão?
Pelo catálogo da linha PAM, a Junta Gibault conforme NBR 14243 tem pressão de serviço admissível de 2,5 MPa de DN 50 a 200 e de 1,6 MPa de DN 250 a 600. Ela é usada em redes de água, irrigação, combate a incêndio e esgoto sem hidrocarbonetos, com anéis de vedação em NBR e revestimento betuminoso ou epóxi azul. Confira a pressão de teste da rede antes de especificar.
Como escolher o tamanho da luva Ultralink para reparo?
Meça o diâmetro externo real do tubo existente, de preferência com fita perimétrica, e escolha o tipo cuja faixa de DE contém a medida. O tipo A cobre de 49 a 71 mm, o tipo D de 97 a 127 mm e o tipo K de 306 a 336 mm, por exemplo. O DN nominal não basta, porque tubos de ferro cinzento, aço, PVC e fibrocimento têm diâmetros externos diferentes.
Qual a diferença entre carretel simples e carretel com tirantes?
Os dois são trechos curtos de tubo flangeado em ferro dúctil usados para completar a geometria de barriletes e casas de bombas. O carretel com tirantes vem com um conjunto de tirantes cuja quantidade e bitola variam com o DN e o PN, por exemplo 16 tirantes de 27 mm no DN 300 PN 25. Ambos saem com pintura betuminosa de 70 µm conforme NBR 7675, com revestimento especial sob consulta.
