Curva 22,5 Graus Bolsa x Bolsa Ferro Dúctil para Mineroduto e Transporte de Polpa - PAM Saint-Gobain
Curva 22,5 Graus Bolsa x Bolsa Ferro Dúctil para Mineroduto e Transporte de Polpa - PAM Saint-Gobain
Não foi possível carregar a disponibilidade de retirada.
Preço sob consulta. Produto PAM Saint-Gobain com cotação por projeto. Mande a lista de materiais pela página de contato: respondemos com preço, prazo e frete a partir de São Paulo.

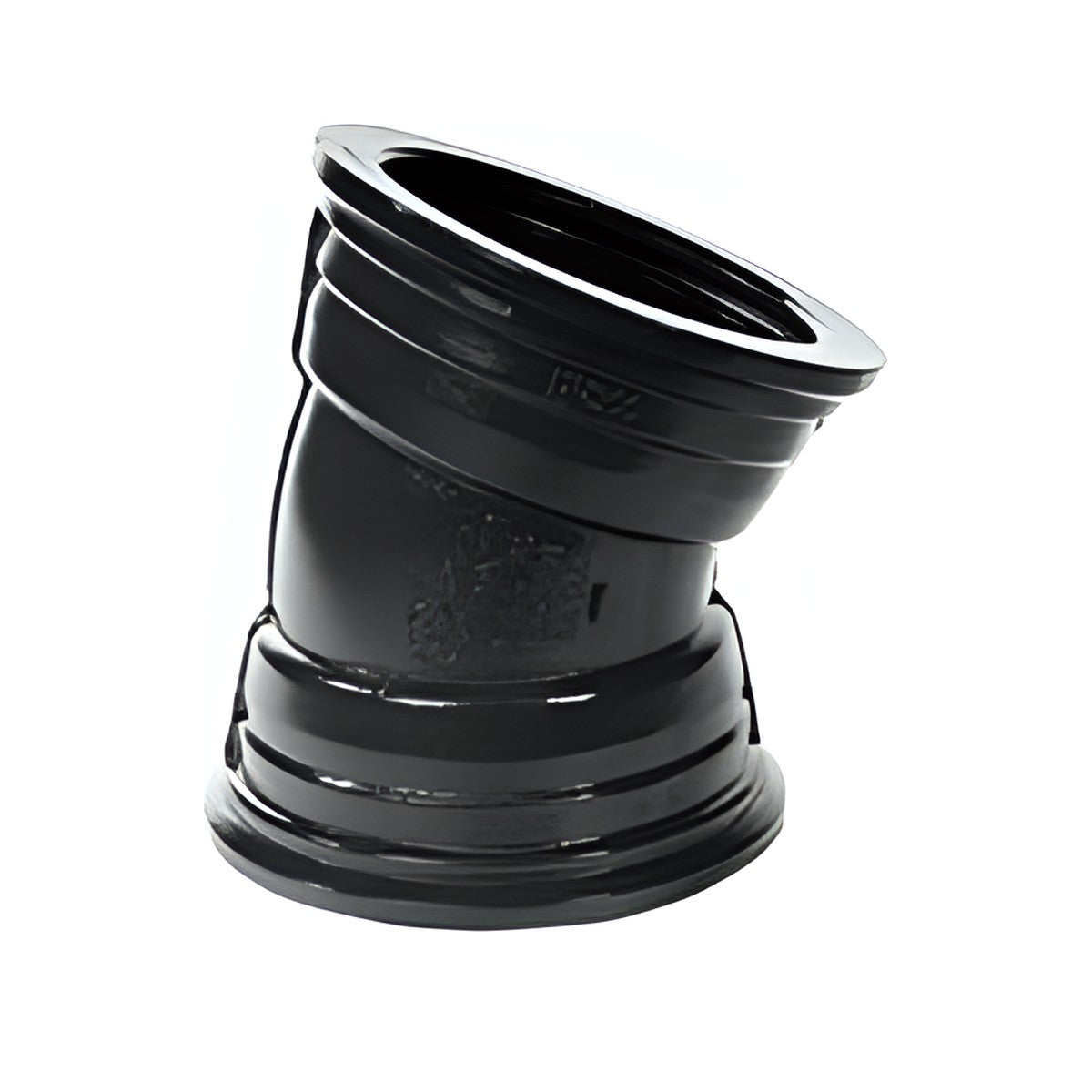

Foto ilustrativa. Confirme medidas, revestimento e classe de pressão na ficha técnica antes do pedido.
Curva de ferro dúctil com bolsa nas duas pontas para mudança de direção em rede enterrada. Encaixe direto no tubo ponta e bolsa, com anel de borracha. Peça da Linha Mineral PAM para minerodutos, transporte de polpa e água de processo em usinas de beneficiamento.
Dados técnicos
| Fabricante | PAM Saint-Gobain |
| Material | Ferro fundido dúctil |
| Linha | Linha Mineral |
| Norma de referência | ABNT NBR 7675 |
| Revestimento interno | Pintura betuminosa |
| Revestimento externo | Pintura betuminosa |
| Ficha técnica | FTSG 0102 |
Onde aplicar
Transporte de polpa; Mineração.
Construção e materiais
Curva de 22°30' em ferro fundido dúctil, conforme norma NBR 7675, para transporte de polpa.
Tabela dimensional
Tabela dimensional da peça base (Linha Água). Medidas iguais nesta versão; o que muda é o revestimento.
| DN | Lu mm | e mín mm | Massas JGS Kg | PSA(2) Mpa | PMS(3) Mpa | PTA(4) Mpa |
|---|---|---|---|---|---|---|
| 80 | 40 | 4,62 | 8,5 | 6,4 | 7,7 | 8,2 |
| 100 | 40 | 4,80 | 11,4 | 6,4 | 7,7 | 8,2 |
| 150 | 55 | 5,35 | 17,6 | 6,4 | 7,7 | 8,2 |
| 200 | 65 | 5,90 | 26,2 | 6,2 | 7,4 | 7,9 |
| 250 | 75 | 6,45 | 33,8 | 5,5 | 6,6 | 7,1 |
| 300 | 85 | 7,00 | 45,2 | 4,9 | 5,9 | 6,4 |
| 350 | 95 | 7,55 | 50,1 | 4,6 | 5,5 | 6,0 |
| 400 | 110 | 8,10 | 63,1 | 4,2 | 5,1 | 5,6 |
| 450 | 120 | 8,65 | 81,0 | 4,1 | 4,9 | 5,4 |
| 500 | 130 | 9,20 | 97,4 | 3,8 | 4,6 | 5,1 |
| 600 | 150 | 10,30 | 157,0 | 3,6 | 4,3 | 4,8 |
| 700 | 175 | 11,40 | 222,0 | 3,4 | 4,1 | 4,6 |
| 800 | 195 | 12,50 | 324,0 | 3,2 | 3,9 | 4,4 |
| 900 | 220 | 13,60 | 372,0 | 3,1 | 3,7 | 4,2 |
| 1000 | 240 | 14,70 | 520,0 | 3,0 | 3,6 | 4,1 |
| 1200 | 285 | 16,90 | 654,0 | 2,9 | 3,5 | 4,0 |
| DN | Lu mm | e mín mm | Massas JGS Kg | PSA(2) Mpa | PMS(3)ee Mpa | PTA(4) Mpa |
|---|---|---|---|---|---|---|
| 150 | 55 | 5,35 | 9,2 | 6,4 | 7,7 | 8,2 |
| 300 | 85 | 7,00 | 26,3 | 4,9 | 5,9 | 6,4 |
| 400 | 110 | 8,10 | 56,3 | 4,2 | 5,1 | 5,6 |
| 500 | 130 | 9,20 | 79,5 | 3,8 | 4,6 | 5,1 |
| 600 | 150 | 10,30 | 134,0 | 3,6 | 4,3 | 4,8 |
| 900 | 220 | 13,60 | 417,0 | 3,1 | 3,7 | 4,2 |
| 1200 | 285 | 16,90 | 654,0 | 2,9 | 3,5 | 4,0 |
Documentação técnica
Ficha técnica PAM FTSG 0102 em PDF
Para cotar, informe
- DN (e DN da derivação, se houver)
- Tipo de junta das bolsas
- Linha e cor do revestimento
- Quantidade e prazo da obra
Dúvidas de quem compra
Qual junta pedir: JGS, JTI ou JTE?
JGS é a junta elástica padrão. JTI e JTE são travadas e dispensam bloco de ancoragem em trechos definidos pelo projeto. Na dúvida, mande o perfil da adutora que indicamos.
As conexões vêm com anel de vedação?
Informe na cotação o tipo de junta e a quantidade de bolsas. O anel correto de cada junta entra na proposta como item separado ou incluído, conforme o fornecimento.
