Junta de Vedação para Flange com Alma Metálica Ferro Dúctil - PAM Saint-Gobain DN 50-1200
Junta de Vedação para Flange com Alma Metálica Ferro Dúctil - PAM Saint-Gobain DN 50-1200
Atendimento exclusivo para empresas com obra em andamento. Preencha o cadastro rápido e receba proposta com preço, prazo e condições.
Preço sob consulta. Produto PAM Saint-Gobain com cotação por projeto. Mande a lista de materiais pela página de contato: respondemos com preço, prazo e frete a partir de São Paulo.
Foto ilustrativa. Confirme medidas, revestimento e classe de pressão na ficha técnica antes do pedido.
Acessório de montagem para junta de ferro dúctil. Item de reposição e de obra que costuma faltar na hora do assentamento.
Dados técnicos
| Fabricante | PAM Saint-Gobain |
| Material | Ferro fundido dúctil |
| Faixa de DN | DN 50 a 1200 |
| Ficha técnica | FTSG 0085 |
Onde aplicar
Água bruta e tratada; Combate a incêndios; Efluentes; Vinhaça; Construção Civil; Indústria; Irrigação; Mineração; Saneamento.
Construção e materiais
- Conjunto de acessórios para juntas com flanges em ferro fundido dúctil nos DNs de 50 a 1200
- O kit é composto de uma arruela de vedação (em SBR ou em elastômero com alma metálica), parafusos de aço galvanizado a quente e porcas e arruelas, correspondentes aos parafusos
- A estanqueidade da junta flangeada é garantida devido a compressão axial causada pelo aperto dos parafusos, nas arruelas de vedação
- KIT ACESSÓRIOS JUNTA FLANGEADA DN 50 A 1200
Destaques

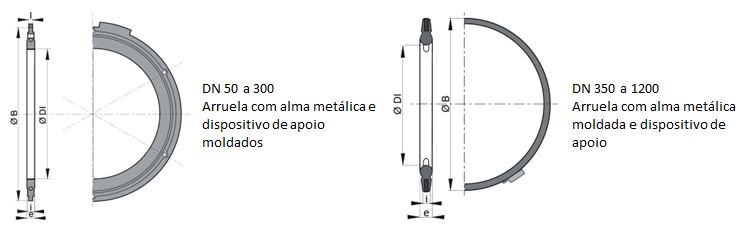

Precisão de montagem. Possibilidade de montagem e desmontagem da linha. 25(2) PN DN Dimensões e Massas mm Arruela com alma metálica.
Tabela dimensional
| PN bar | DN | Dimensões e Massas B mm | DI | e | Massa Kg |
|---|---|---|---|---|---|
| 10 | 50 | 97 | 55 | 3 | 0,02 |
| 80 | 132 | 85 | 0,03 | ||
| 100 | 152 | 105 | 0,04 | ||
| 150 | 208 | 155 | 0,06 | ||
| 200 | 263 | 205 | 0,09 | ||
| 250 | 318 | 255 | 0,14 | ||
| 300 | 366 | 305 | 0,16 | ||
| 350 | 428 | 355 | 0,170 | ||
| 400 | 477 | 405 | 0,2 | ||
| 450 | 527 | 455 | 0,220 | ||
| 500 | 582 | 505 | 0,32 | ||
| 600 | 682 | 605 | 5 | 0,350 | |
| 700 | 797 | 705 | 0,470 | ||
| 800 | 904 | 805 | 0,58 | ||
| 900 | 1004 | 905 | 0,65 | ||
| 1000 | 1111 | 1005 | 0,850 | ||
| 1200 | 1330 | 1205 | 1,2 |
| PN bar | DN | Dimensões e Massas B mm | DI | i | e | Massa Kg |
|---|---|---|---|---|---|---|
| 10 - 40 | 50 | 109 | 65 | 8,0 | 10 | 0,087 |
| 80 | 144 | 95 | 8,0 | 10 | 0,129 | |
| 100 | 165 | 115 | 8,0 | 10 | 0,143 | |
| 150 | 221 | 171 | 8,0 | 10 | 0,203 | |
| 200 | 276 | 226 | 8,0 | 10 | 0,263 | |
| 250 | 331 | 278 | 8,0 | 10 | 0,319 | |
| 300 | 380 | 324 | 8,0 | 10 | 0,394 | |
| 350 | 439 | 371 | 9,5 | 16 | 0,890 | |
| 400 | 490 | 422 | 9,5 | 16 | 1,005 | |
| 10 - 25(2) | 450 | 540 | 472 | 9,5 | 16 | 1,100 |
| 500 | 595 | 527 | 9,5 | 16 | 1,235 | |
| 600 | 697 | 621 | 9,5 | 16 | 1,800 | |
| 700 | 806 | 730 | 9,5 | 16 | 2,040 | |
| 800 | 913 | 827 | 9,5 | 16 | 2,845 | |
| 900 | 1013 | 927 | 9,5 | 16 | 3,155 | |
| 1000 | 1126 | 1040 | 9,5 | 16 | 3,500 | |
| 1200 | 1343 | 1247 | 9,5 | 16 | 4,945 |
Documentação técnica
Ficha técnica PAM FTSG 0085 em PDF
Para cotar, informe
- DN e tipo de junta
- Quantidade
- Fluido
- Prazo da obra
Dúvidas de quem compra
Vende anel avulso para reposição?
Sim. Informe o DN e o tipo de junta (JGS ou JTI).
O kit de flange tem tudo?
O kit traz arruela de vedação, parafusos, porcas e arruelas para uma junta flangeada do DN e PN pedidos.
