Ventosa Plástica 3 Funções Rosca BSP NPT 1,6 MPa - PAM Saint-Gobain
Ventosa Plástica 3 Funções Rosca BSP NPT 1,6 MPa - PAM Saint-Gobain
Atendimento exclusivo para empresas com obra em andamento. Preencha o cadastro rápido e receba proposta com preço, prazo e condições.
Preço sob consulta. Produto PAM Saint-Gobain com cotação por projeto. Mande a lista de materiais pela página de contato: respondemos com preço, prazo e frete a partir de São Paulo.

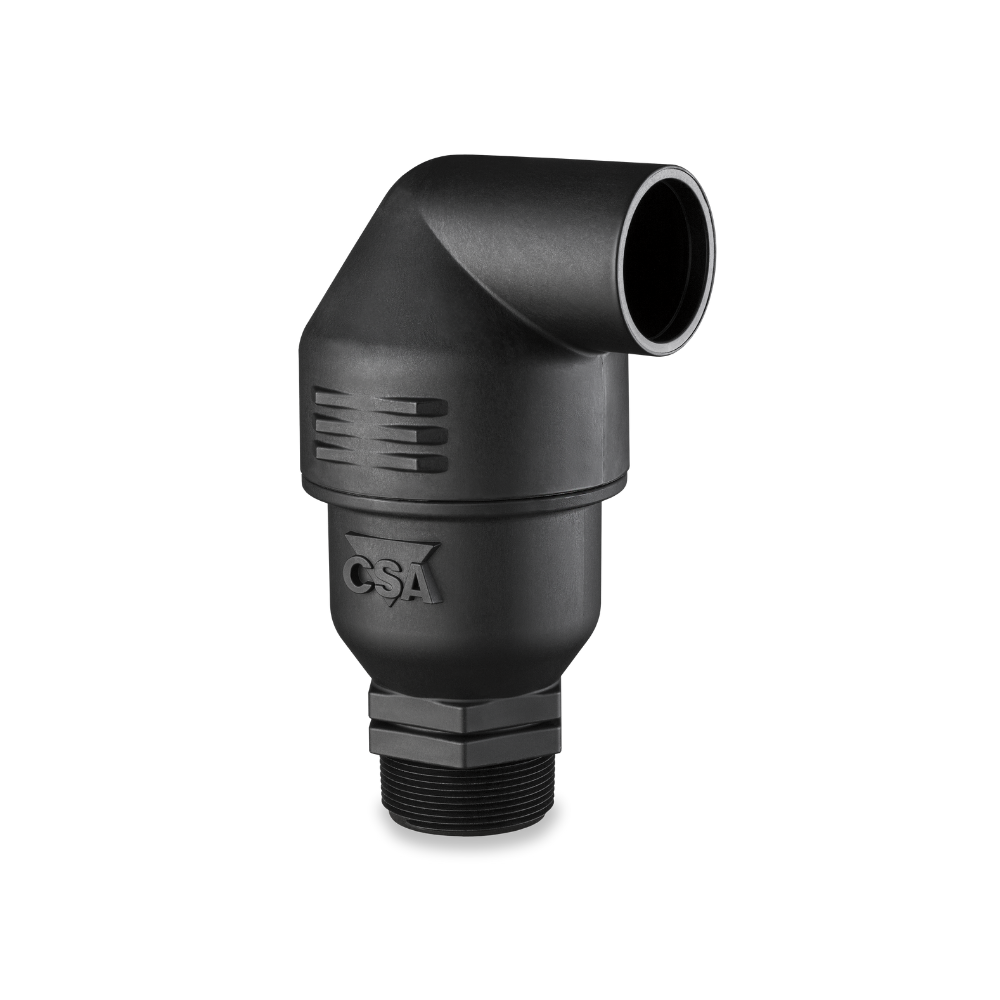

Foto ilustrativa. Confirme medidas, revestimento e classe de pressão na ficha técnica antes do pedido.
Ventosa para retirar o ar da adutora e proteger a linha contra vácuo no esvaziamento. Instalada nos pontos altos e nas mudanças de declividade.
Dados técnicos
| Fabricante | PAM Saint-Gobain |
| Material | Nylon reforçado com fibra de vidro |
| Ficha técnica | FTSG 0387 |
Onde aplicar
Água bruta e tratada; Construção Civil; Indústria; Irrigação; Mineração; Saneamento.
Construção e materiais
- Ventosa plástica combinada tríplice função com rosca BSP e NPT, conforme EN 1074-4, para aplicação em água tratada com temperatura máxima de 60°C e irrigação, nos DNs 3/4 a 2 polegadas
- Pressão máxima de serviço de até 1,6 Mpa e mínima de 0,02 Mpa
- Corpo e tampa em Nylon reforçado com fibra de vidro e anéis de vedação em EPDM
Destaques
Corpo de câmara única PN16, fornecido com guias internas para orientação precisa do flutuador. O corpo aerodinâmico com passagem plena impede o fechamento prematuro do bloco móvel, mesmo em altas velocidades de admissão ou descarga. Minimiza o jato de água durante a liberação automática de ar, como uma excelente estrutura dos canais de admissão e expulsão;. A manutenção pode ser facilmente realizada a partir da tampa, sem a necessidade de remover a ventosa da tubulação. Estrutura totalmente resistentes à corrosão e produtos químicos, diminuindo a necessidade de manutenção. Imagem meramente ilustrativa VENTOSA PLÁSTICA TRÍPLICE FUNÇÃO COM ROSCA DN 3/4. 2 pol 3 Características Construtivas Imagem meramente ilustrativa Nº.
Tabela dimensional
| Nº | Componentes |
|---|---|
| 1 | Tela contra insetos |
| 2 | Orifício cinético |
| 3 | Vedação do orifício cinético |
| 4 | Orifício automático |
| 5 | Corpo |
| 6 | O'ring |
| 7 | Rosca |
| 8 | Flutuador |
| 9 | Vedação do orifício automático |
| 10 | Plug cinético |
| 11 | Curva de drenagem |
| mm | mm | mm2 | mm2 | kg | ||
|---|---|---|---|---|---|---|
| 3/4" | 19 | 100 | 220 | 320 | 5,4 | 0,5 |
| 1" | 25 | 100 | 165 | 320 | 5,4 | 0,5 |
| 2" | 50 | 198 | 248 | 1590 | 12,2 | 1,4 |
Documentação técnica
Ficha técnica PAM FTSG 0387 em PDF
Para cotar, informe
- Fluido
- DN da linha e da ventosa
- Pressão de serviço
- Ligação por rosca ou flange
Dúvidas de quem compra
Ventosa de água serve para esgoto?
Não. A ventosa de esgoto tem corpo e mecanismo próprios para sólidos e gases do efluente. Use sempre o modelo indicado para o fluido.
Como escolher o tamanho da ventosa?
Use o nosso seletor de ventosa como ponto de partida e mande o perfil da adutora para confirmarmos o modelo e o DN.
