Ventosa de Esgoto 4 Funções com Fechamento Lento Ferro Dúctil - PAM Saint-Gobain DN 50-200
Ventosa de Esgoto 4 Funções com Fechamento Lento Ferro Dúctil - PAM Saint-Gobain DN 50-200
Atendimento exclusivo para empresas com obra em andamento. Preencha o cadastro rápido e receba proposta com preço, prazo e condições.
Preço sob consulta. Produto PAM Saint-Gobain com cotação por projeto. Mande a lista de materiais pela página de contato: respondemos com preço, prazo e frete a partir de São Paulo.

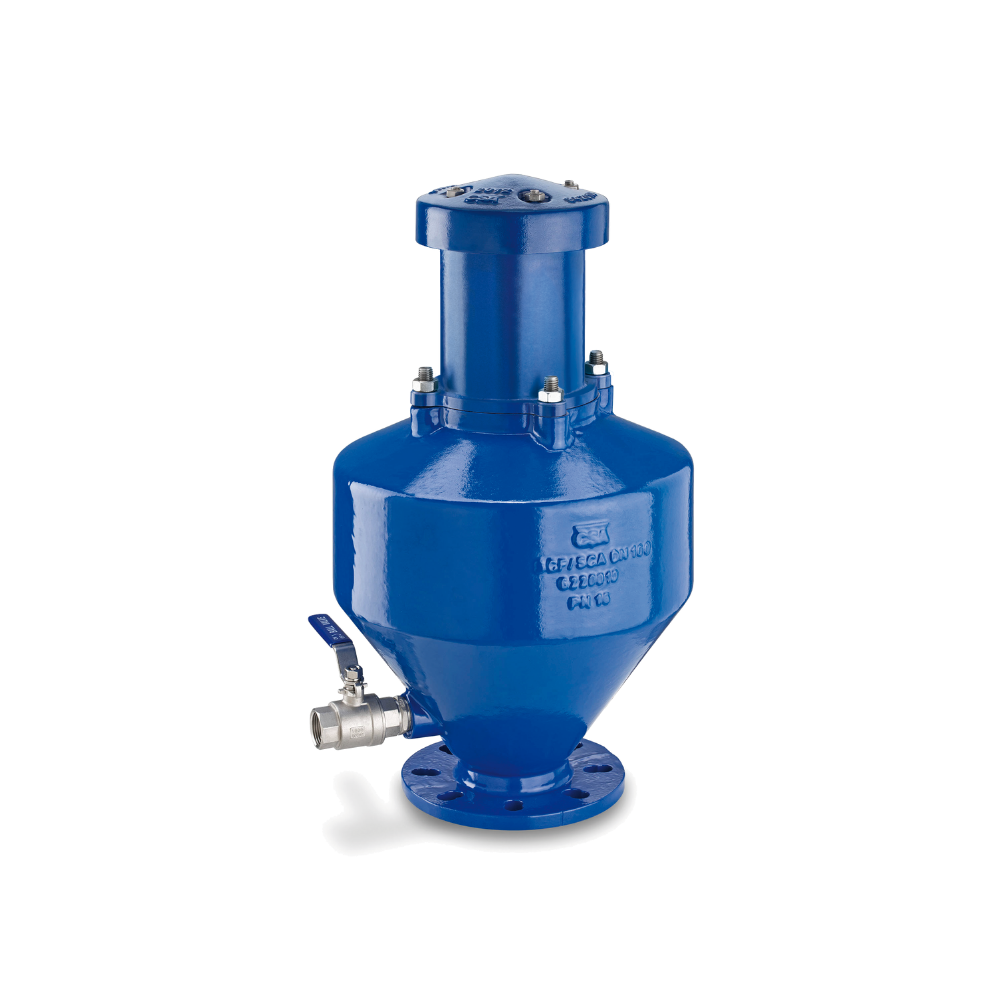

Foto ilustrativa. Confirme medidas, revestimento e classe de pressão na ficha técnica antes do pedido.
Ventosa para retirar o ar da adutora e proteger a linha contra vácuo no esvaziamento. Instalada nos pontos altos e nas mudanças de declividade.
Dados técnicos
| Fabricante | PAM Saint-Gobain |
| Material | Ferro fundido dúctil |
| Faixa de DN | DN 50 a 200 |
| Ficha técnica | FTSG 0218 |
Onde aplicar
Efluentes; Construção Civil; Indústria; Irrigação; Mineração; Saneamento.
Construção e materiais
- Ventosa de alta performance, combinada, quadrifunção, para esgoto, com flanges, passagem nominal, conforme EN 1074-4, para aplicação em esgoto e água bruta, com temperatura máxima de 60°C, nos DNs 50 a 200
- Pressão máxima de serviço de até 1,6 Mpa e mínima de 0,02 Mpa
- Flanges de acordo com as normas EN 1092/2, furação conforme EN1092/2 / NBR 7675
- Revestimento em epóxi azul RAL 5005
- Corpo e tampa em ferro fundido dúctil, flutuador confeccionado em aço inoxidável AISI 316 e anéis de vedação em NBR
Destaques
Corpo inferior projetado com paredes inclinadas para evitar depósito de gorduras e outros resíduos com quatro guias para o flutuador. Corpo superior com defletor para proteger o dispositivo de vedação contra respingos durante o processo de enchimento. Bloco móvel incluindo o flutuador principal em aço inoxidável AISI 316 localizado no corpo inferior e conectado por uma haste de aço inoxidável ao mecanismo obturador. O sistema RFP é equipado com um disco de vedação e um disco superior anti-golpe, ambos feitos de polipropileno maciço, que no caso de velocidade excessiva de saída, sobe reduzindo a descarga. Válvula de drenagem embutida para controle e manutenção da ventosa. Bocal e suporte da junta, fabricados em aço inoxidável AISI 316 e projetado com controle de compressão.
Tabela dimensional
| Nº 1 2 3 4 5 | Componentes Corpo inferior Corpo superior RFP Tampa Flutuador Eixo flutuante | Materiais Ferro fundido dúctil GJS 450-10 Ferro fundido dúctil GJS 450-10 Ferro fundido dúctil GJS 450-10 Aço inoxidável AISI 316 Aço inoxidável AISI 316 |
|---|---|---|
| 6 7 | O'ring Guia | NBR Aço inoxidável AISI 303 |
| 8 9 | Porcas Junta plana | Aço inoxidável AISI 304 NBR |
| 10 | Suporte da junta | Aço inoxidável AISI 316 |
| 11 | Subconjunto do bocal | Aço inoxidável AISI 316 |
| 12 13 14 15 | Disco obturador RFP Disco anti-golpe O'ring disco anti-golpe Junta da sede | Polipropileno Polipropileno NBR NBR |
| 16 | O'ring | NBR |
| 17 | Sede | Aço inoxidável AISI 316 |
| 18 | Arruelas | Aço inoxidável AISI 304 |
| 19 | Parafusos | Aço inoxidável AISI 304 |
| 20 | Porcas | Aço inoxidável AISI 304 |
| 21 | Porcas e arruelas | Aço inoxidável AISI 304 |
| 22 | Válvula esférica 1" | Aço inoxidável AISI 316 |
Documentação técnica
Ficha técnica PAM FTSG 0218 em PDF
Para cotar, informe
- Fluido
- DN da linha e da ventosa
- Pressão de serviço
- Ligação por rosca ou flange
Dúvidas de quem compra
Ventosa de água serve para esgoto?
Não. A ventosa de esgoto tem corpo e mecanismo próprios para sólidos e gases do efluente. Use sempre o modelo indicado para o fluido.
Como escolher o tamanho da ventosa?
Use o nosso seletor de ventosa como ponto de partida e mande o perfil da adutora para confirmarmos o modelo e o DN.
