Ventosa Kombat 4 Funções para Adutora de Alta Pressão Ferro Dúctil - PAM Saint-Gobain DN 50-250
Ventosa Kombat 4 Funções para Adutora de Alta Pressão Ferro Dúctil - PAM Saint-Gobain DN 50-250
Atendimento exclusivo para empresas com obra em andamento. Preencha o cadastro rápido e receba proposta com preço, prazo e condições.
Preço sob consulta. Produto PAM Saint-Gobain com cotação por projeto. Mande a lista de materiais pela página de contato: respondemos com preço, prazo e frete a partir de São Paulo.

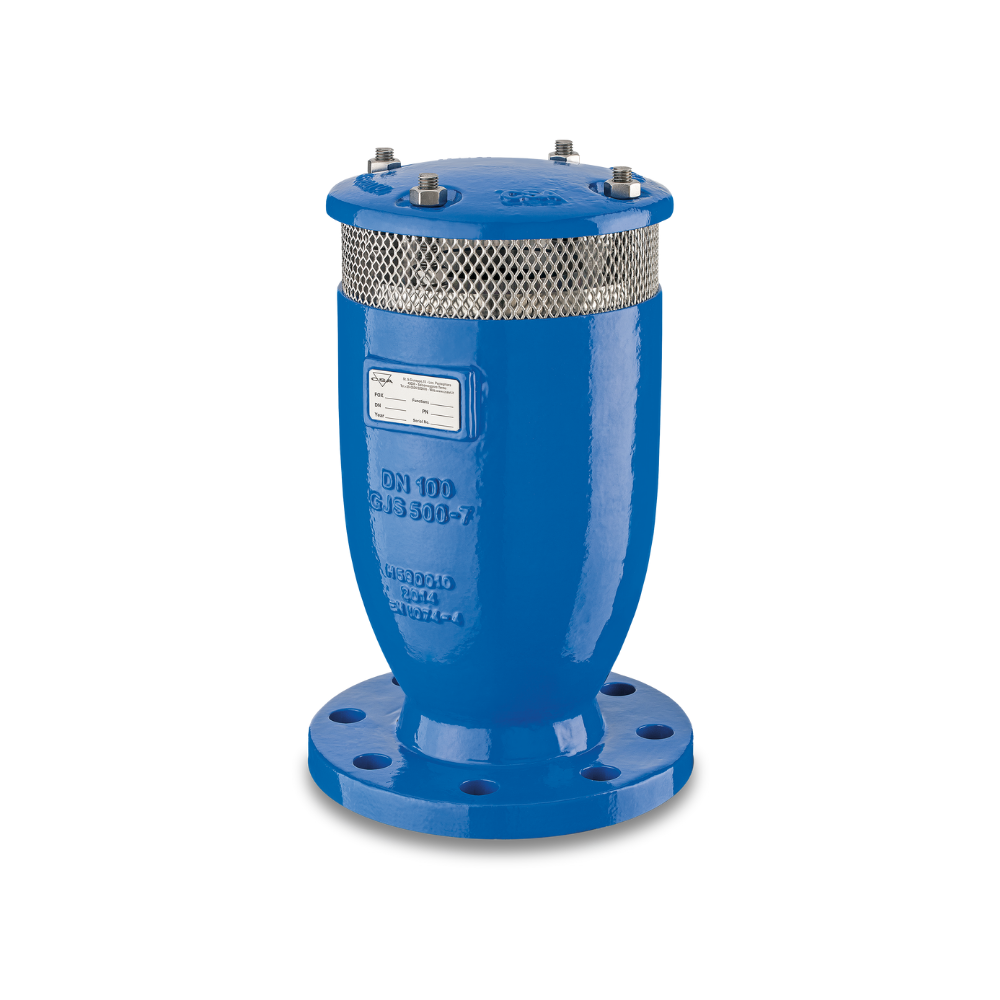

Foto ilustrativa. Confirme medidas, revestimento e classe de pressão na ficha técnica antes do pedido.
Ventosa para retirar o ar da adutora e proteger a linha contra vácuo no esvaziamento. Instalada nos pontos altos e nas mudanças de declividade.
Dados técnicos
| Fabricante | PAM Saint-Gobain |
| Material | Ferro fundido dúctil |
| Faixa de DN | DN 50 a 250 |
| Ficha técnica | FTSG 0392 |
Onde aplicar
Água bruta e tratada; Construção Civil; Indústria; Irrigação; Mineração; Saneamento.
Construção e materiais
- Ventosa de alta performance combinada modelo Kombat, quadrifunção, fechamento lento, passagem reduzida, com flange, padrão construtivo conforme EN 1074-4 e AWWA C512, para aplicação em água tratada, com temperatura máxima de 60°C e irrigação, nos DNs 50 a 400 mm
- Pressão máxima de serviço de até 4 Mpa e mínima de 0,02 Mpa
- Flanges de acordo com as normas EN 1092/2, furação conforme NBR 7675, e ANSI 150
- Revestimento em epóxi azul RAL 5005
- Corpo e tampa em ferro dúctil, flutuador confeccionado em polipropileno e anéis de vedação em NBR
- VENTOSA COMBINADA QUADRIFUNÇÃO FECHAMENTO LENTO COM FLANGE KOMBAT DN 50 a 400
Destaques
Redução dos riscos de vazamento de água durante o fechamento e riscos de inundação da válvula devido ao rápido enchimento da tubulação a baixa pressão. Corpo de passagem reduzida, total em ferro fundido dúctil PN 40, fornecido com guias internas para orientação precisa do flutuador. Bloco móvel central composto por um flutuador e disco superior cilíndrico, projetados com controle de compressão para evitar o processo de desgaste, e por um disco RFP anti.
Tabela dimensional
| Nº | Componentes | Materiais |
|---|---|---|
| 1 | Corpo | Ferro fundido dúctil GJS 450-10 |
| 2 | Tampa | Ferro fundido dúctil GJS 450-10 |
| 3 | O'ring | NBR |
| 4 | O'ring | NBR |
| 5 | Sede | Aço com revestimento em epóxi |
| 6 | Disco RFP com O'ring | Polipropileno |
| 7 | Disco obturador | Polipropileno |
| 8 | Flutuador | Polipropileno |
| 9 | Parafusos | Aço inoxidável AISI 304 |
| 10 | Porcas | Aço inoxidável AISI 304 |
| 11 | Espaçadores | Aço inoxidável AISI 304 |
| 12 | Porcas | Aço inoxidável AISI 304 |
| 13 | Arruelas | Aço inoxidável AISI 304 |
| 14 | Tela | Aço inoxidável AISI 304 |
| 15 | O-ring | NBR |
| 16 | Bocal | Aço inoxidável AISI 316 |
| DN | A mm | B mm | C mm | Diâmetro orifício (mm) PN10 | PN16 | Massa kg |
|---|---|---|---|---|---|---|
| 50 | 117 | 250 | 165 | 1,5 | 1,2 | 6,8 |
| 80 | 141 | 305 | 205 | 1,8 | 1,5 | 10,8 |
| 100 | 172 | 303 | 220 | 1,8 | 1,5 | 13,8 |
| 150 | 206 | 337 | 285 | 3,0 | 2,4 | 23,0 |
| 200 | 285 | 555 | 340 | 4,0 | 3,0 | 55,0 |
| 250 | 365 | 635 | 405 | 4,0 | 4,0 | 101,0 |
| 300 | 420 | 785 | 455 | 4,0 | 4,0 | 127,0 |
| 350 | 515 | 940 | 520 | 4,0 | 4,0 | 250,5 |
| 400 | 600 | 1075 | 580 | 4,0 | 4,0 | 304,0 |
Documentação técnica
Ficha técnica PAM FTSG 0392 em PDF
Para cotar, informe
- Fluido
- DN da linha e da ventosa
- Pressão de serviço
- Ligação por rosca ou flange
Dúvidas de quem compra
Ventosa de água serve para esgoto?
Não. A ventosa de esgoto tem corpo e mecanismo próprios para sólidos e gases do efluente. Use sempre o modelo indicado para o fluido.
Como escolher o tamanho da ventosa?
Use o nosso seletor de ventosa como ponto de partida e mande o perfil da adutora para confirmarmos o modelo e o DN.
