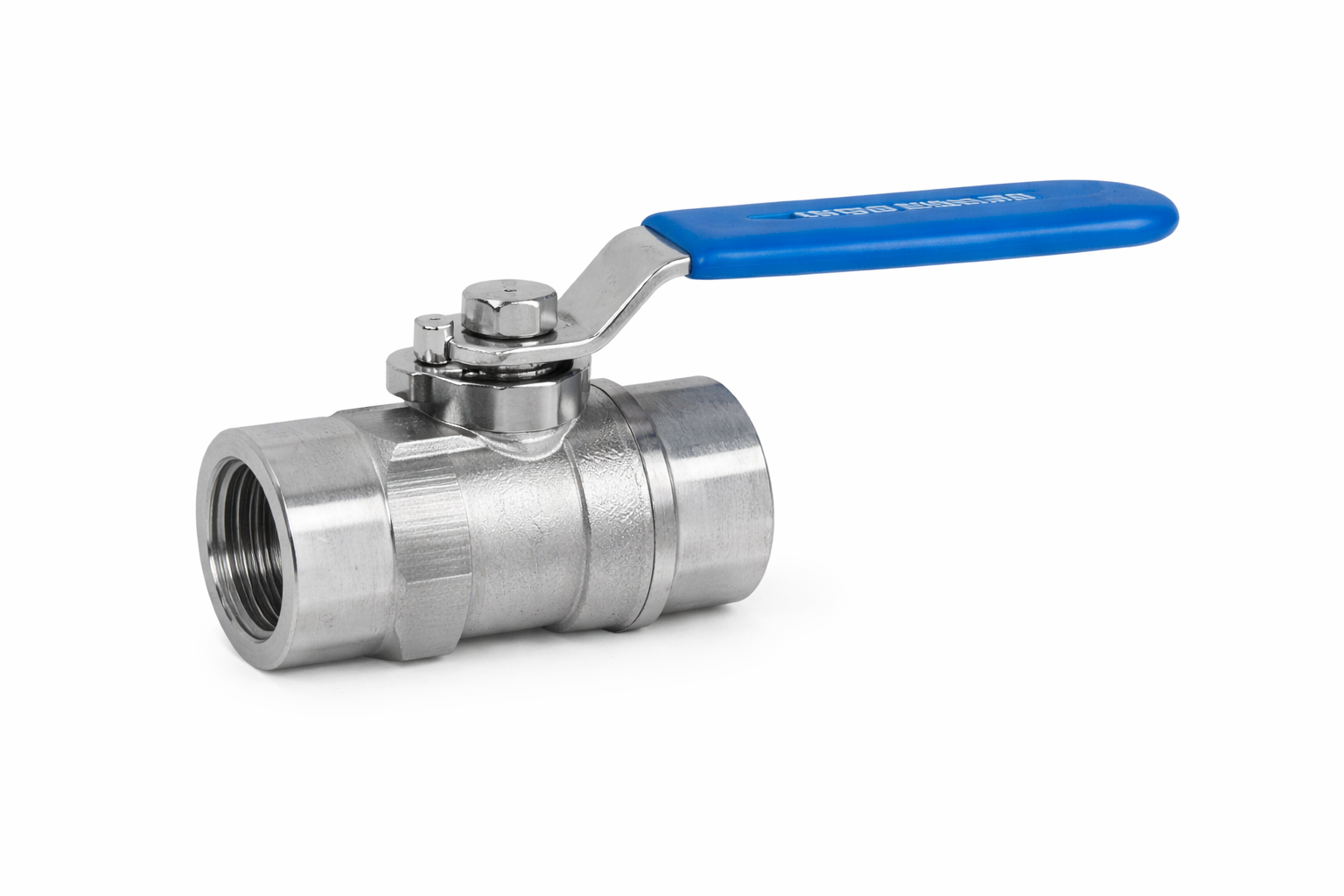

Válvula de esfera passagem plena Inox 316 PN 63 F-F BSP com base ISO

Válvula de esfera passagem plena Inox 316 PN 63 F-F BSP com base ISO

Válvula de Esfera em Aço Inoxidável para Controle de Fluxo em Sistemas Industriais e Automação

A válvula de esfera passagem plena em inox 316 PN 63 F-F BSP com base ISO é projetada para controle e bloqueio de fluxo em sistemas hidráulicos e industriais, oferecendo alto desempenho, resistência mecânica e compatibilidade com sistemas de automação.

Seu corpo é bi-partido com passagem plena, permitindo fluxo eficiente do fluido e reduzindo perdas de carga na tubulação. A válvula possui haste anti-expulsão e trava para cadeado, aumentando a segurança durante a operação e possibilitando o bloqueio da posição da válvula quando necessário.

Fabricada em aço inoxidável 1.4408 (CF8M – AISI 316) microfundido, apresenta excelente resistência à corrosão, sendo indicada para aplicações industriais, sistemas químicos, redes hidráulicas e ambientes com exposição à umidade ou agentes agressivos.

As extremidades com rosca gás BSP fêmea x fêmea, conforme ISO 7-1 (EN 10226), garantem instalação simples e compatibilidade com diversas tubulações industriais. O acionamento é realizado por alavanca em aço inox 304, proporcionando abertura e fechamento rápido com movimento de ¼ de volta.

A válvula suporta temperatura de trabalho de -25°C a 180°C e pressão máxima de trabalho de 63 bar (PN63), com limite de 40°C para diâmetros maiores que 2” e 50°C até 2”. O sistema de vedação conta com assentos em PTFE com 15% de fibra de vidro, além de O-ring em Viton (FKM), garantindo excelente vedação e durabilidade.

O modelo possui base padrão ISO 5211 incorporada ao corpo, permitindo fácil instalação de atuadores pneumáticos ou elétricos para automação de processos industriais.

Principais características

• Corpo bi-partido em aço inoxidável 1.4408 (CF8M – AISI 316) microfundido.
• Passagem plena, garantindo melhor eficiência no fluxo.
• Extremidades rosca BSP fêmea x fêmea conforme ISO 7-1 (EN 10226).
• Base padrão ISO 5211 integrada ao corpo, permitindo automação.
• Haste anti-expulsão para maior segurança operacional.
• Trava para cadeado para bloqueio da posição da válvula.
• Vedação em PTFE + 15% fibra de vidro com O-ring em Viton (FKM).
• Pressão máxima PN63 (63 bar).
• Temperatura de trabalho de -25°C a 180°C.

Aplicações típicas

• Sistemas hidráulicos industriais.
• Linhas de condução de água e fluidos industriais.
• Sistemas químicos e petroquímicos.
• Sistemas de automação industrial.
• Instalações com atuadores pneumáticos ou elétricos.
