Registro Borboleta Flangeado Padrão AWWA C504 Grandes Diâmetros Ferro Dúctil - PAM Saint-Gobain DN 75-2000
Registro Borboleta Flangeado Padrão AWWA C504 Grandes Diâmetros Ferro Dúctil - PAM Saint-Gobain DN 75-2000
Não foi possível carregar a disponibilidade de retirada.
Preço sob consulta. Produto PAM Saint-Gobain com cotação por projeto. Mande a lista de materiais pela página de contato: respondemos com preço, prazo e frete a partir de São Paulo.

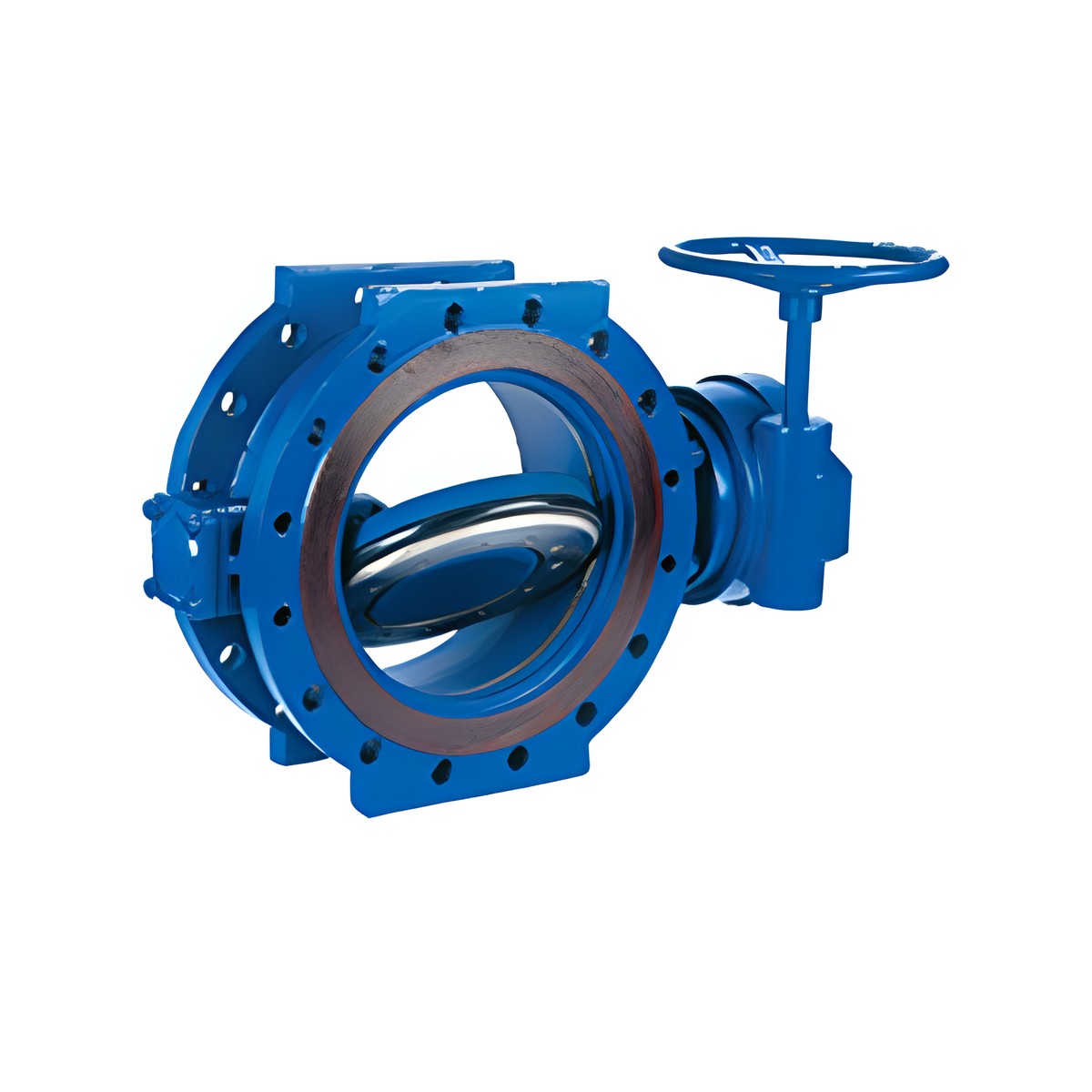

Foto ilustrativa. Confirme medidas, revestimento e classe de pressão na ficha técnica antes do pedido.
Registro borboleta de ferro dúctil para bloqueio em diâmetros médios e grandes, com corpo compacto e acionamento por alavanca, redutor ou atuador.
Dados técnicos
| Fabricante | PAM Saint-Gobain |
| Material | Ferro fundido dúctil |
| Faixa de DN | DN 75 a 2000 |
| Ficha técnica | FTSG 0043 |
Construção e materiais
- Válvula borboleta flangeada, fabricada em ferro fundido dúctil nos DNs 75 a 2000 e nos PNs 10 ou 16
- Padrão construtivo conforme norma AWWA C-504, classe 150B, disco em ferro fundido dúctil NBR 6916 CL 42012, eixo tipo bi-excêntrico(1), sede de vedação do corpo em aço inoxidável ASTM A-240 tipo 304(2), junta de vedação automática de 360° em borracha sintética (Buna-N) ou EPDM, inteiriça sem furos e emendas, fixada ao disco por anel de aperto em aço inoxidável ASTM A-240 tipo 304 e parafusos embutidos tipo Allen em aço inoxidável
- Eixos em aço inoxidável AISI 420(2), mancais do corpo com bucha em teflon com bronze
- Fixação dos semieixos a borboleta feita por meio de pinos elásticos
- O eixo de acionamento com vedação através de gaxeta tipo chevron
- Revestidos interna e externamente com primer epóxi de alta espessura bi componente curada com poliamida sem pigmentos anticorrosivos tóxicos, acabamento fosco RAL 5005, espessura mínima total de película seca de 150 µm
- Marcação no corpo da válvula em alto relevo: DN;
- PN; tipo de ferro fundido
- Marca do fabricante
- Furação de flanges conforme norma ABNT NBR 7675 PN 10 ou 16
- Acionamento através de cabeçote, volante, atuador elétrico, cilindro pneumático ou hidráulico. (1) Eixo tipo excêntrico sob consulta. (2) Outros materiais de sede de vedação ou eixo sob consulta
Destaques
Alta durabilidade e resistência. Corpo e disco em ferro fundido dúctil, conforme ABNT NBR 15768. Norma construtiva e espessura de corpo conforme AWWA C-504. Eixo bi excêntrico, proporciona maior vida útil à vedação. Totalmente revestida em epóxi bi componente de alta espessura. Confiabilidade e alta performance.
Tabela dimensional
| Válvula Borboleta com Flanges AWWA e ISO Classe | Pressão Máxima de Serviços | Pressão de Teste Corpo | Sede de Vedação |
|---|---|---|---|
| PN | MPa | MPa | MPa |
| 10 | 1,0 | 2,1 | 1,0 |
| 16 | 1,6 | 3,2 | 1,6 |
| Padrão Construtivo Válvula Borboleta com Flanges (NBR 7675) - Série AWWA | Série | Faixa de DN | Classe de Pressão | Pressões Admissíveis (MPa) 0,1 | 0,25 | 0,4 | 0,6 | 1,6 |
|---|---|---|---|---|---|---|---|---|
| AWWA C 504 Classe 150 B | Corpo Curto | 75 a 2000 | PN 10 | |||||
| PN 16 |
Documentação técnica
Ficha técnica PAM FTSG 0043 em PDF
Para cotar, informe
- DN e tipo de corpo
- Fluido e temperatura
- PN
- Acionamento
Dúvidas de quem compra
Qual borboleta vai em casa de bombas?
Em geral, a flangeada biexcêntrica ou a AWWA com redutor, pela robustez e facilidade de manutenção. Mande a planta do barrilete que indicamos.
Vocês fornecem com atuador elétrico?
Sim, sob consulta. Informe tensão, tipo de comando e se precisa de indicação de posição.
