Anel Travado com Insertos para Junta JTI - PAM Saint-Gobain DN 80-700
Anel Travado com Insertos para Junta JTI - PAM Saint-Gobain DN 80-700
Não foi possível carregar a disponibilidade de retirada.
Preço sob consulta. Produto PAM Saint-Gobain com cotação por projeto. Mande a lista de materiais pela página de contato: respondemos com preço, prazo e frete a partir de São Paulo.

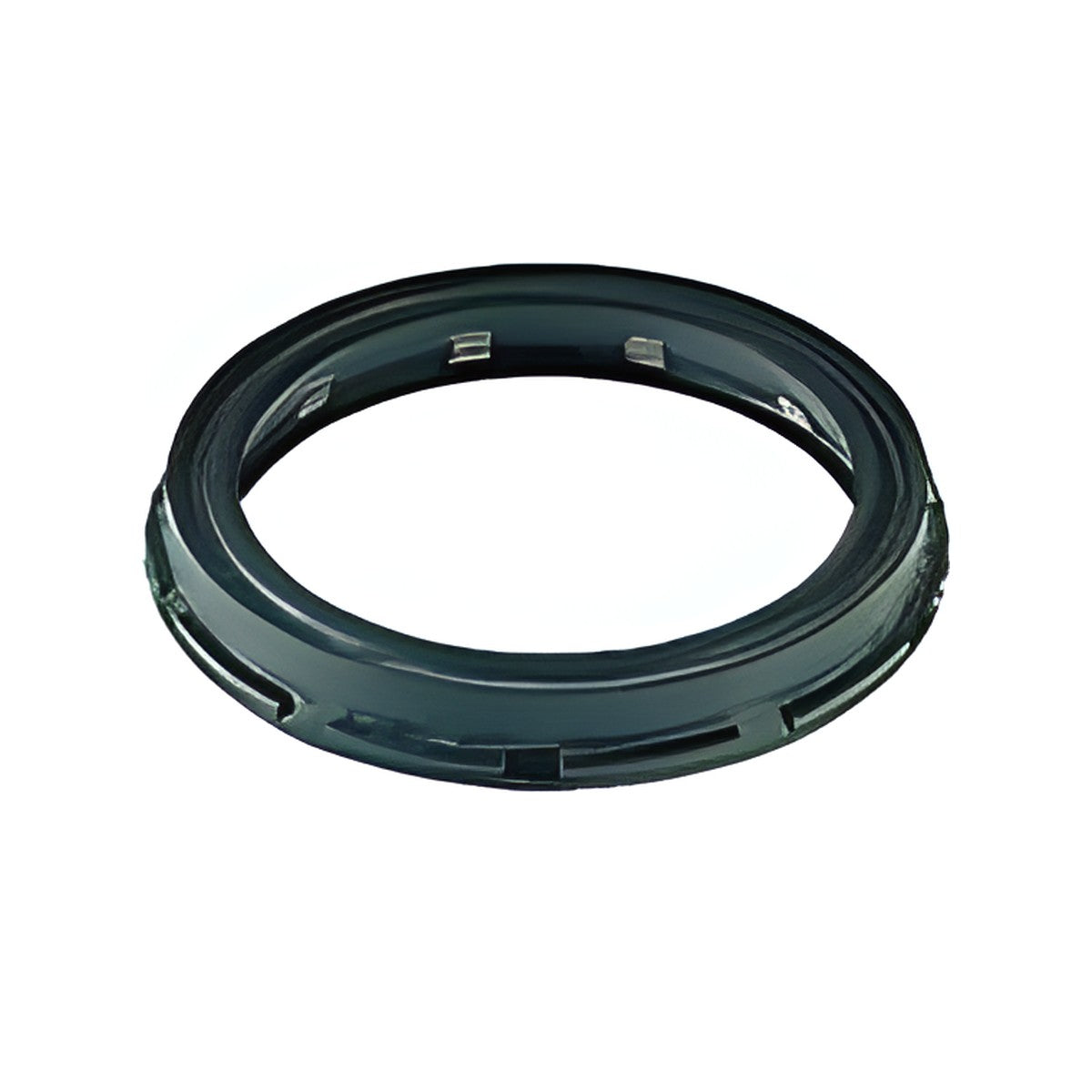

Foto ilustrativa. Confirme medidas, revestimento e classe de pressão na ficha técnica antes do pedido.
Acessório de montagem para junta de ferro dúctil. Item de reposição e de obra que costuma faltar na hora do assentamento.
Dados técnicos
| Fabricante | PAM Saint-Gobain |
| Faixa de DN | DN 80 a 700 |
| Ficha técnica | FTSG 0083 |
Construção e materiais
- Anel de elastômero JTI, modelo JE2GS, para tubos e acessórios em ferro fundido dúctil, disponíveis nos DNs de 80 a 700, destinado para canalizações sob pressão conforme ABNT NBR 7676
- A junta JTI é uma junta automática que tem sua estanqueidade assegurada no momento da montagem pela compressão radial do anel de vedação
- Os insertos metálicos de fixação, distribuídos radialmente ao longo do anel, tem o intuito de travar o sistema ponta e bolsa da tubulação, evitando o deslocamento axial, tornando desnecessária a confecção do bloco de ancoragem, conforme anexo G da ABNT NBR 7675:2022
- Além disso, permite deflexão angular, minimizando o uso de conexões
- ANEL DE ELASTÔMERO JTI DN 80 A 700
Destaques
Qualidade do elastômero: EPDM. Facilidade e rapidez na instalação. Tubulação autoancorada (dispensa a construção de bloco de ancoragem). Possibilidade de deslocamento axial (absorvendo dilatações de pequena amplitude). Deflexão angular.
Tabela dimensional
| DN | L mm | ØA mm | ØB mm | Deflexão grau | Massa Kg | PSA(2) MPa |
|---|---|---|---|---|---|---|
| 80 | 27,2 | 122,9 | 131,7 | 5° | 0,2 | 2,5 |
| 100 | 27,1 | 143,8 | 154,8 | 5° | 0,3 | 2,5 |
| 150 | 28,8 | 197,7 | 208,5 | 5° | 0,4 | 2,5 |
| 200 | 28,4 | 250,5 | 261,9 | 4° | 0,6 | 2,0 |
| 250 | 31,0 | 303,5 | 314,9 | 4° | 0,9 | 2,0 |
| 300 | 35,0 | 359,5 | 371,1 | 3° | 1,3 | 2,0 |
| 350 | 34,5 | 414 | 424,0 | 3° | 1,6 | 2,5 |
| 400 | 35,8 | 466,5 | 476,5 | 2° | 1,8 | 2,2 |
| 450 | 37,5 | 519,8 | 529,8 | 2° | 2,4 | 2,0 |
| 500 | 38,5 | 573,4 | 583,4 | 2° | 2,7 | 1,7 |
| 600 | 41,0 | 680,2 | 691,0 | 1°30' | 3,8 | 1,6 |
| 700 | 44,0 | 787,6 | 798,8 | 1°30' | 3,9 | 1,2 |
Documentação técnica
Ficha técnica PAM FTSG 0083 em PDF
Para cotar, informe
- DN e tipo de junta
- Quantidade
- Fluido
- Prazo da obra
Dúvidas de quem compra
Vende anel avulso para reposição?
Sim. Informe o DN e o tipo de junta (JGS ou JTI).
O kit de flange tem tudo?
O kit traz arruela de vedação, parafusos, porcas e arruelas para uma junta flangeada do DN e PN pedidos.
