Ferro fundido dúctil x PEAD x PVC: qual tubo para rede de água
Share
Quando o memorial deixa o material da rede em aberto, a pergunta que chega ao suprimento é "qual é o mais barato por metro?". Só que o metro de tubo é uma parte da conta. Vala, reaterro, ancoragem, conexões, teste hidrostático e manutenção pesam tanto quanto o tubo, e cada material muda essa conta.
Este comparativo coloca lado a lado ferro fundido dúctil, PEAD e PVC em rede de água sob pressão. Os números do ferro dúctil vêm do Catálogo Saint-Gobain Canalização 2023.1 (linha PAM) e das normas citadas nele. Para PEAD e PVC, indicamos a norma de produto que define os valores, porque eles variam com a classe e o fabricante do tubo.
Como cada material trabalha enterrado
O catálogo PAM separa os tubos em três famílias pelo comportamento sob carga de terra e tráfego. Isso define o cuidado com o reaterro e entra direto no orçamento.
Tubos flexíveis: PEAD e PVC
Os tubos plásticos são classificados como flexíveis. Eles suportam grande deformação sem romper, e a carga vertical do reaterro é equilibrada pelo apoio lateral do solo ao redor. Na prática, a estabilidade do conjunto depende do módulo de reação do reaterro, ou seja, da qualidade do material de envolvimento e da compactação.
Tubo semirrígido: ferro fundido dúctil
O ferro dúctil fica entre os rígidos e os flexíveis. Ele aceita uma ovalização suficiente para mobilizar o apoio do solo lateral, e a carga vertical é repartida entre a resistência própria do tubo e o reaterro. O catálogo destaca que essa divisão de esforços dá mais segurança quando as solicitações aumentam com o tempo ou quando as condições de apoio mudam, como em recalque de solo ou abertura de vala vizinha.
O que o ferro dúctil entrega em resistência
Pela NBR 7675, os tubos centrifugados PAM têm resistência mínima à tração de 420 MPa e alongamento mínimo após ruptura de 10% (DN 80 a 1000). O limite de escoamento a 0,2% não pode ficar abaixo de 270 MPa ou 300 MPa, conforme o caso. O módulo de elasticidade adotado é de 170.000 MPa. Esse alongamento vem da grafita esferoidal, obtida pela inoculação de magnésio.
Pressão de serviço e golpe de aríete
Em rede de água, a pressão que derruba tubo raramente é a de regime. É o transiente: parada de bomba, fechamento brusco de válvula, ar aprisionado. O catálogo PAM afirma que, nos casos críticos, as sobrepressões podem romper canalizações sem coeficiente de segurança suficiente, e cita as de plástico. As subpressões, por sua vez, podem causar colapso em tubos de aço ou plástico.
No ferro dúctil, a pressão de serviço admissível (PSA) de um tubo é calculada com coeficiente 3 sobre a resistência mínima à ruptura e 2 sobre o limite elástico. Além disso, a reserva permite aumento de 20% da PSA para sobrepressões transitórias, e a junta mantém a estanqueidade mesmo com vácuo parcial na linha. Os ensaios de fábrica citados no catálogo mostram pressões reais de ruptura acima do dobro da PSA.
Ordem de grandeza: numa adutora DN 200 classe K9 com 1.000 m, recalcando a 1,5 m/s, a parada brusca da bomba sem proteção gera variação de cerca de 183 m de coluna d'água, pouco mais de 1,8 MPa, segundo exemplo do catálogo. Qualquer que seja o material, isso exige estudo de transiente, e a margem do tubo conta quando a proteção falha.
Para PEAD e PVC, a classe de pressão é definida pelas normas de produto, como a NBR 15561 para PEAD e a NBR 5647 (PVC PBA) e NBR 7665 (PVC DEFoFo). Compare sempre pressão de serviço, pressão máxima com transiente e pressão de teste de campo, não só o número da classe.
Vida útil e desempenho hidráulico ao longo do tempo
Vida útil, para quem opera a rede, é a capacidade de entregar a mesma vazão por décadas sem trocar tubo. No ferro dúctil, quem garante isso é o revestimento interno de argamassa de cimento aplicado por centrifugação, com rugosidade k = 0,03 mm no tubo isolado. Para projeto de longo prazo, o catálogo recomenda adotar k = 0,1 mm, considerando perdas localizadas.
O catálogo reproduz medições publicadas no Journal AWWA (1974) em redes antigas de ferro com cimento interno. Um DN 150 instalado em 1941 tinha coeficiente C de Hazen-Williams 145 novo e 143 aos 16 anos. Um DN 700 de 1939 mediu C 148 aos 19 anos e 146 aos 25 anos. Em outras palavras, a capacidade hidráulica praticamente não caiu em décadas de serviço.
Um detalhe que o comprador costuma esquecer: cada 1% a menos de diâmetro interno real significa cerca de 5% a mais de perda de carga. Compare diâmetro interno, não só o DN nominal.
Comparativo de material lado a lado
| Critério | Ferro fundido dúctil (catálogo PAM) | PEAD | PVC |
|---|---|---|---|
| Comportamento enterrado | Semirrígido: carga repartida entre tubo e solo | Flexível: depende do reaterro e da compactação | Flexível: depende do reaterro e da compactação |
| Norma de produto | NBR 7675 (água) e NBR 15420 (esgoto) | NBR 15561 | NBR 5647 (PBA) e NBR 7665 (DEFoFo) |
| Resistência do material | Tração mínima 420 MPa; alongamento mínimo 10% (DN 80 a 1000) | Definida pela classe do composto e pela norma | Definida pela classe e pela norma |
| Margem para transiente | PSA com coeficiente 3 sobre ruptura; +20% da PSA admitido em sobrepressão transitória | Verificar pressão máxima com transiente na norma e no projeto | Verificar pressão máxima com transiente na norma e no projeto |
| Diâmetros da linha | DN 80 a 1200 (DN 1400 a 2000 sob consulta) | Conforme norma e fornecedor | Conforme norma e fornecedor |
| Comprimento útil por tubo | 5,0 a 6,0 m (DN 80 a 600); 5,5 a 7,0 m (DN 700 a 1200) | Barras ou bobinas, conforme diâmetro | Barras, conforme norma |
O que entra no custo total de instalação
Na cotação, o ferro dúctil costuma ter preço de material maior por metro. A comparação justa, porém, inclui a obra inteira. Os itens que mais mudam de um material para outro são estes:
- Reaterro e compactação. Em tubo flexível, a estabilidade depende do material de envolvimento e do controle de compactação. Em semirrígido, a exigência sobre o reaterro é menor para a mesma altura de recobrimento.
- Tráfego e recobrimento. O catálogo PAM traz tabelas de recobrimento máximo e mínimo com carga rodante por classe, grupo de solo e tipo de assentamento.
- Curvas sem conexão. As juntas com bolsa admitem deflexão angular, o que permite curvas de grande raio com o próprio tubo e reduz a quantidade de conexões compradas.
- Ancoragem. Em pontos de empuxo, a rede de ferro pode usar juntas travadas no lugar de blocos de concreto, quando o espaço da vala é limitado.

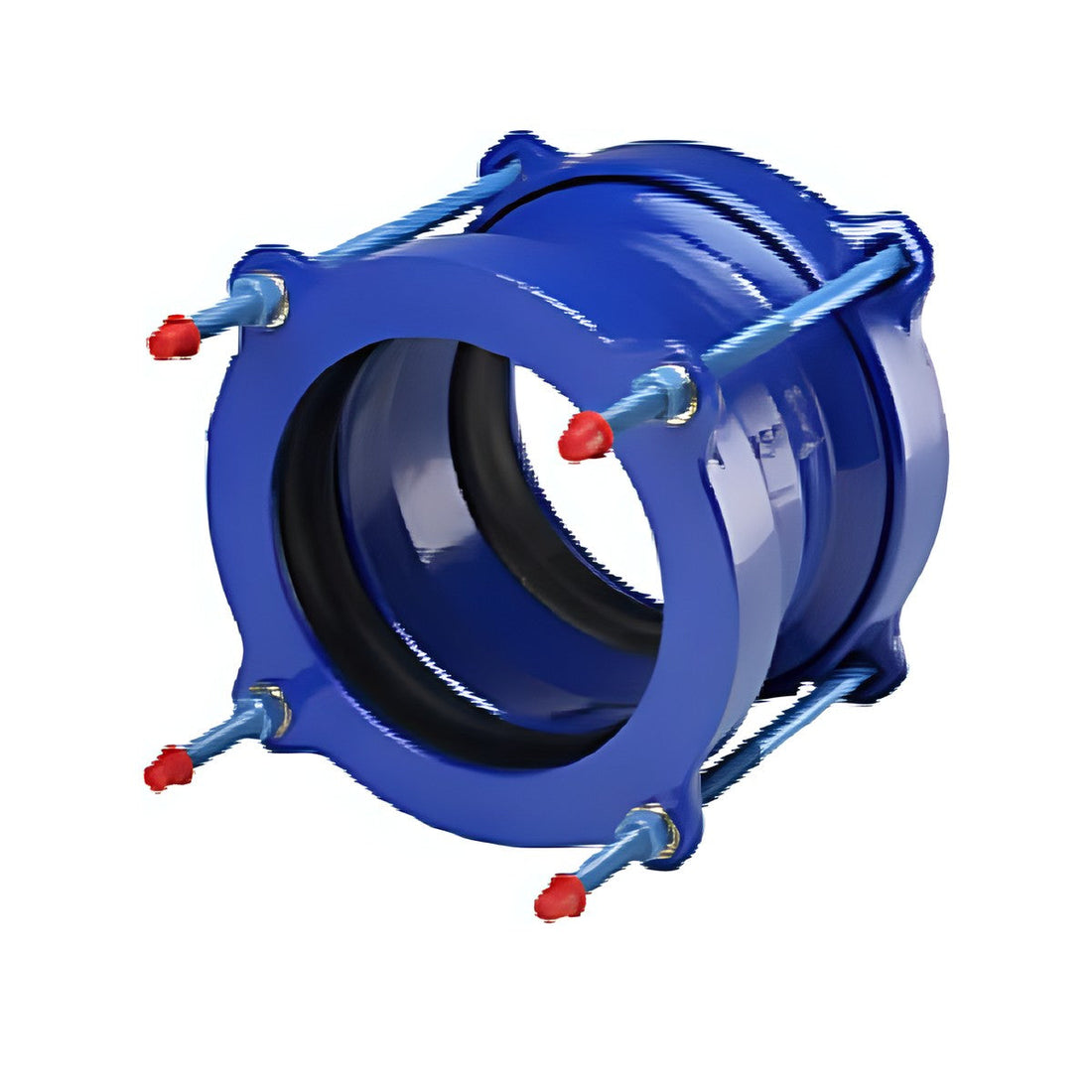

- Reparo e interligação. Peças universais como a luva Ultralink de larga tolerância unem ferro, aço, PVC e fibrocimento, o que simplifica manutenção em rede mista.
Nenhum material ganha sempre. Em rede de distribuição de pequeno diâmetro, baixa pressão e solo bem drenado, o tubo plástico tende a fechar a conta. Em adutora com recalque, travessia, área com tráfego pesado ou trecho aéreo, o ferro dúctil costuma vencer quando se soma tudo.
Onde cada material faz mais sentido
Ferro fundido dúctil
Adutoras de água bruta e tratada, recalques com risco de transiente, travessias de ponte e assentamento aéreo, ruas com tráfego pesado e redes de combate a incêndio. A linha PAM tem tubo ponta e bolsa classe K9 e tubo ponta e bolsa classe K7 para a Linha Água de adutoras e distribuição. A escolha entre as classes é cálculo de projeto e merece análise própria.
PVC
Redes de distribuição e ramais em DN pequeno. Quando a rede é de PVC PBA, as conexões em ferro dúctil da linha Klikso para PVC PBA entram nos pontos de empuxo, como curvas, tês e caps, com a mesma bolsa do tubo plástico.
PEAD
Trechos soldados, travessias por método não destrutivo e redes em que a continuidade do tubo é prioridade. Na transição para válvula ou peça flangeada, o adaptador flangeado Ultrapead para tubo PEAD faz a ligação sem solda.
Como a HDPE Brazil atende obra com material misto
Rede com mais de um material é regra, não exceção. A HDPE Brazil fornece a partir de São Paulo tubo PEAD e a linha PAM Saint-Gobain de ferro fundido dúctil, o que permite fechar numa só cotação o tubo, as conexões de transição e as válvulas. Para comparar propostas, exija o mesmo escopo: DN, classe ou PN, junta, revestimento e prazo na obra. Veja a página de saneamento em ferro fundido para o panorama completo da linha.
Perguntas frequentes
Ferro fundido dúctil é mais caro que PEAD e PVC?
Por metro de tubo, normalmente sim. No custo total da obra a diferença diminui ou se inverte em adutoras, recalques e vias com tráfego, porque o ferro dúctil exige menos do reaterro, admite curvas pela deflexão da junta e tem grande reserva para golpe de aríete. Em rede de distribuição de pequeno diâmetro e baixa pressão, o tubo plástico costuma ser mais econômico. A comparação correta inclui vala, conexões, ancoragem e teste.
Qual a diferença entre tubo semirrígido e tubo flexível?
Tubo flexível, como PEAD e PVC, deforma bastante sem romper e depende do apoio lateral do solo compactado para suportar a carga do reaterro. Tubo semirrígido, como o ferro fundido dúctil, ovaliza pouco e reparte a carga entre a própria parede e o solo. Por isso, a qualidade do reaterro pesa mais na estabilidade de uma rede flexível do que na de uma rede de ferro dúctil.
Qual a resistência à tração do tubo de ferro fundido dúctil?
Pela NBR 7675, os tubos centrifugados de ferro dúctil têm resistência mínima à tração de 420 MPa. O alongamento mínimo após ruptura é de 10% para DN 80 a 1000 e de 7% para DN 1200. O limite de escoamento a 0,2% não pode ficar abaixo de 270 MPa ou 300 MPa, conforme o alongamento e o diâmetro. Esses valores constam no catálogo da linha PAM Saint-Gobain.
Tubo de ferro dúctil perde capacidade de vazão com o tempo?
Com revestimento interno de argamassa de cimento, a perda é muito pequena. Medições publicadas no Journal AWWA e reproduzidas no catálogo PAM mostram um DN 700 com coeficiente C de 148 aos 19 anos e 146 aos 25 anos. Para dimensionar redes de água potável em longo prazo, o catálogo recomenda adotar rugosidade k igual a 0,1 mm, valor que já considera as perdas localizadas.
Posso ligar tubo de PVC ou PEAD em válvula de ferro fundido?
Pode, com a peça de transição certa. Para PVC PBA existem conexões Klikso e peças de interligação em ferro dúctil com bolsa compatível com o tubo plástico. Para PEAD, o adaptador flangeado Ultrapead faz a ligação com flange sem solda. Em reparo de rede mista, a luva Ultralink aceita uma faixa larga de diâmetro externo e une ferro, aço, PVC e fibrocimento.
Solicite sua cotação
Envie o trecho, o DN, a pressão de projeto e o material previsto para a rede. A equipe da HDPE Brazil devolve a proposta com tubos, conexões de transição e prazo de entrega a partir de São Paulo. Solicite cotação ou consulte a coleção de tubos de ferro fundido dúctil. Preço sob consulta.
